CBB60 Kapasitör Ne İçin Kullanılır? Uygulamalar ve Kılavuz

CBB60 Kapasitör Ne İçin Kullanılır?

bir CBB60 kapasitör film tipi bir AC motor çalıştırma kapasitörüdür Öncelikle su pompalarında, dalgıç pompalarda, çamaşır makinelerinde, hava kompresörlerinde ve benzeri motorla çalışan cihazlarda tek fazlı endüksiyon motorlarını başlatmak ve çalıştırmak için kullanılır. Motorun içinde dönen bir manyetik alan oluşturmak için gereken faz kaymasını sağlayarak, motorun yük altında çalışmaya başlamasını ve sürekli kullanım sırasında düzgün, verimli çalışmasını sürdürmesini sağlar. Elektrolitik başlatma kapasitörlerinin aksine CBB60, devrede kalıcı bağlantı için tasarlanmıştır ve motorun çalışma döngüsü boyunca enerjili kalır.

"CBB" tanımı, onu Çin standart sınıflandırması olan metalize polipropilen film kapasitör olarak tanımlar. "60", AC uygulamaları için tasarlanmış motor çalıştırma kapasitörlerini kapsayan özel alt kategoriyi ifade eder. Bu bileşenler yaygın olarak IEC 60252 ve GB/T 3667 standartlarına göre üretilmektedir ve bunların güvenilirliği, bir pompanın veya motorun ilk denemede mi başlayacağını yoksa zamanından önce mi arızalanacağını doğrudan belirler.

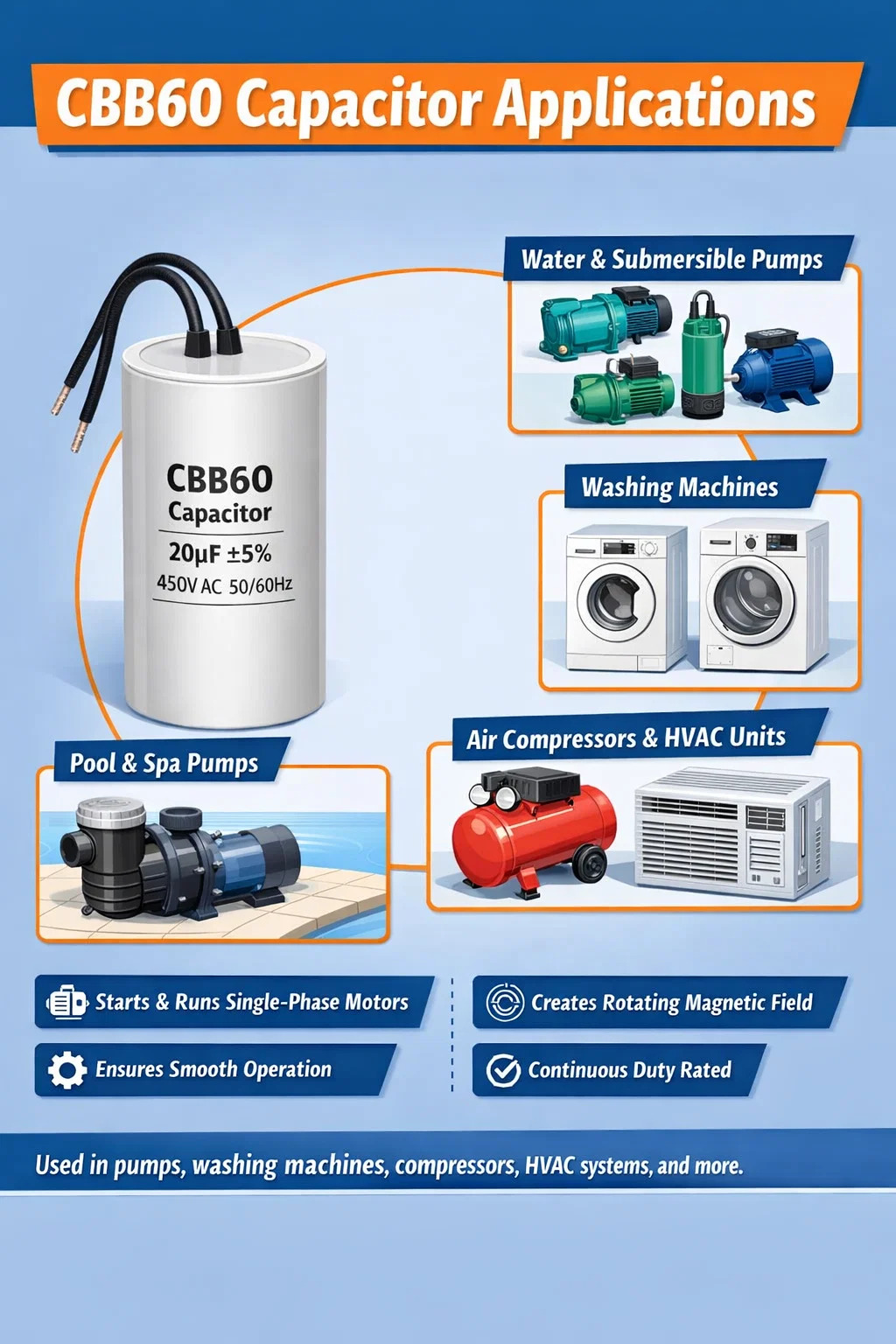

CBB60 Kondansatörlerin Temel Uygulamaları

CBB60 kapasitör şaşırtıcı derecede geniş bir ekipman yelpazesinde karşımıza çıkıyor. Pompa uygulamaları pazara hakim olsa da, bileşenin nominal frekansta sürekli AC voltajını idare etme yeteneği, onu tek fazlı bir motorun ikinci bir faz oluşturmaya ihtiyaç duyduğu her yerde uygun kılar.

Su Pompaları ve Dalgıç Pompalar

Bu, dünya çapındaki baskın kullanım durumudur. Konut su pompaları arasında değişen 0,37 kW ila 2,2 kW neredeyse evrensel olarak CBB60 çalıştırma kapasitörüne güvenir. Bahçe pompaları, sığ kuyu jetleri, derin kuyu dalgıçları ve basınç yükseltici pompaların tümü, tek fazlı beslemeyi iki etkili faza bölmek için bir kapasitöre ihtiyaç duyar. Pompa uygulamaları için kapasitans değerleri genellikle 6 µF ve 100 µF Besleme voltajına ve motor tasarımına bağlı olarak 250 VAC veya 450 VAC çalışma voltajıyla.

bir failed CBB60 in a pump circuit causes the motor to hum at startup but fail to rotate — it draws locked-rotor current (often 6–8 times the rated running current) without spinning, which can overheat and burn the winding within seconds if the thermal protection fails to trip in time.

Çamaşır Makineleri

Tambur tipi ve üstten yüklemeli çamaşır makineleri, ana yıkama motorunda ve sıklıkla drenaj pompası motorunda da CBB60 kapasitörleri kullanır. Buradaki kapasitans değerleri tipik olarak 450 VAC'de 8 µF - 20 µF . Motorun vızıldayan bir ses çıkarmasına rağmen çalışmaya başlayan ancak düzgün bir şekilde çalkalanamayan veya dönmeyen bir çamaşır makinesi, kapasitansı motorun minimum eşiğinin altına düşen bozulmuş bir CBB60 kapasitörünün klasik bir belirtisidir.

birir Compressors and HVAC Equipment

Atölyelerde ve otomotiv servis alanlarında kullanılan tek fazlı hava kompresörleri genellikle yüksek kapasitanslı CBB60 üniteleri gerektirir - değerleri 50 µF ila 100 µF 1,5 kW ila 3 kW kompresör motorlarında yaygındır. Bazı HVAC fan motorları ve pencere klima ünitelerindeki küçük kompresörler de CBB60 tarzı çalıştırma kapasitörleri kullanır, ancak Kuzey Amerika pazarlarında oval alüminyum kutu formatı daha yaygınken, silindirik CBB60 şekli Asya'ya ve Avrupa'nın büyük bir kısmına hakimdir.

Diğer Motorlu Ev Aletleri

Havuz ve spa sirkülasyon pompaları, sulama sistemi pompaları, tahıl işleme motorları, küçük tornalar ve hatta ticari soğutuculardaki bazı soğutma kompresörleri CBB60 kapasitörlerini kullanır. Kalıcı bölünmüş kapasitör (PSC) veya kapasitör başlatma kapasitör çalıştırmalı (CSCR) tek fazlı asenkron motoru çalıştıran herhangi bir uygulama, çalışma konumunda potansiyel olarak bir CBB60 kullanabilir.

CBB60 Kondansatörü Motor Devresinde Nasıl Çalışır?

Tek fazlı AC gücü tek başına motor statorunda dönen bir manyetik alan oluşturamaz; yalnızca rotorun titreşmesini sağlayan ancak dönmemesini sağlayan titreşimli bir alan üretir. Bunu çözmek için motor tasarımcıları ikinci (yardımcı) sargıya seri bağlanmış bir çalıştırma kapasitörü kullanırlar. Kapasitör, o sargıdaki akım fazını, ana sargıdaki akıma göre yaklaşık 90 elektriksel derece kaydırır. Bu yapay iki fazlı besleme, tork üreten ve motorun kendi kendine başlamasını ve sürekli çalışmasını sağlayan dönen manyetik alanı yaratır.

CBB60, motor senkron hızın yaklaşık %75-80'ine ulaştığında bir santrifüj anahtar veya röle aracılığıyla kapatılan elektrolitik başlatma kapasitörlerinin aksine, kalıcı olarak devrede kalır. Bu, CBB60'ın önemli kapasitans sapması olmadan sürekli AC voltaj stresini karşılaması gerektiği anlamına gelir. Metalize polipropilen film yapısı ona şu yeteneği kazandırır: polipropilen son derece düşük bir dağılım faktörüne sahiptir (1 kHz'de tan δ ≤ 0,001) Bu, çalışma sırasında kapasitörün içinde ısı olarak neredeyse hiç enerji israf edilmediği anlamına gelir.

birn important self-healing property distinguishes metallized film capacitors from foil types. If a microscopic defect in the dielectric film causes a localized breakdown, the metal electrode vaporizes around the fault spot, isolating it rather than creating a short circuit. This mechanism allows CBB60 capacitors to survive occasional voltage spikes that would destroy a non-self-healing design.

Temel Özellikler ve Derecelendirmelerin Açıklaması

Doğru değişimi seçmek için CBB60 kapasitör etiketinin doğru okunması çok önemlidir. Aşağıdaki tabloda ortak parametreler ve bunların tipik aralıkları açıklanmaktadır.

Gerilim Değeri: 250 VAC vs 450 VAC

AC voltaj değeri en sık yanlış anlaşılan parametredir. 250 VAC dereceli CBB60, 220–240 VAC şebekeden beslenen motorlar için uygundur, ancak derecelendirme, çalışan bir PSC motorundaki kapasitör voltajının besleme voltajından daha yüksek olabileceği gerçeğini hesaba katmalıdır. Bazı yüksek kaymalı motor tasarımlarında kapasitör terminal voltajı Besleme voltajının 1,1 ila 1,5 katı . Bu nedenle 230 VAC pazarlarındaki pompa kapasitörleri sıklıkla 450 VAC olarak belirtilir; bu da önemli bir güvenlik marjı sağlar ve hizmet ömrünü önemli ölçüde uzatır. 450 VAC'nin belirtildiği yerde 250 VAC kapasitör kullanılması, hızlandırılmış dielektrik yaşlanma nedeniyle kullanım ömrünü büyük ölçüde kısaltır.

Kapasitans Değeri ve Motor Eşleştirme

birlways replace with the same capacitance value as specified on the motor nameplate or in the service manual. An undervalue reduces starting torque and can prevent the motor from starting under load. An overvalue shifts the current phase too far, unbalancing the winding currents, increasing heat, and potentially causing the auxiliary winding to overheat. Deviations beyond Nominal değerin ±%10'u çalışma kapasitör değişimi için genellikle kabul edilebilir sınırların dışında kabul edilir.

CBB60 Kapasitörünün Fiziksel Yapısı

CBB60, tipik olarak alev geciktirici polipropilen muhafazadan yapılmış, beyaz veya gri plastik kasalı, kendine özgü silindirik bir şekle sahiptir. İç sargı, birbirine sıkı bir şekilde sarılmış iki metalize polipropilen film katmanından oluşur. Metalize film katmanları ile temas kurmak için sarılı elemanın uçlarına metal uç kapakları püskürtülür (Schoopage işlemi) ve bu uç kapaklarına kablolar veya tel terminaller bağlanır.

Yara elemanı plastik kasaya yerleştirilmeden önce epoksi reçineyle kapsüllenir. Bu reçine dolgusu birçok amaca hizmet eder: nem girişini önler, titreşimi sönümler, elemandan kasaya ısı transferini iyileştirir ve motor titreşimi sırasında sargıyı mekanik olarak stabil tutar.

Terminal konfigürasyonları pazara ve uygulamaya göre değişiklik gösterir:

• İki kablo ucu (pompa uygulamaları için en yaygın olanı, doğrudan lehim veya kürek bağlantısı)
• Dört kablo ucu (çoklu motor panellerinde daha kolay zincirleme kablolama için terminal başına iki adet)
• Üst kapaktaki vidalı terminaller (bazı İtalyan pompa markalarında ve kompresör OEM'lerinde kullanılır)
• Faston / spade tırnaklar (6,3 mm tırnaklar, çamaşır makinesi uygulamalarında yaygın olarak kullanılır)

Fiziksel boyutlar üreticiler arasında standartlaştırılmamıştır. bir 20 µF / 450 VAC CBB60, bir üreticiden 35 mm gövde çapına ve 60 mm yüksekliğe, diğer üreticiden ise 40 mm × 70 mm'ye sahip olabilir. Yedek parça siparişi verirken her zaman fiziksel boyutların mevcut motor braketine veya montaj klipsine uygun olduğunu doğrulayın.

CBB60 ve Diğer Motor Kapasitör Tipleri

CBB60'ın diğer yaygın motor kapasitör türlerine göre nereye uyduğunu anlamak, doğru bileşenin seçilmesine ve motor sorunlarının doğru şekilde teşhis edilmesine yardımcı olur.

CBB61 fiziksel olarak CBB60'a benzer - her ikisi de silindirik plastik muhafazalar kullanır - ancak CBB61, daha düşük başlatma torku gereksinimlerine sahip fan ve klima iç ünitesi motorları için tasarlanmıştır. Ağır hizmet tipi bir pompa uygulamasında CBB61'in kullanılması erken arızaya neden olabilir çünkü CBB61 kasası ve terminalleri, pompa servisinde tipik olan daha yüksek kapasitans değerleri ve sürekli akım yükleri için tasarlanmamıştır. CBB60 silindirik kasa yapısal olarak daha sağlamdır ve tipik olarak IP44 veya IP54 derecelidir, bu da onu nemli pompa odaları ve dış mekan muhafazaları için uygun kılar.

Bir CBB60 Kondansatörünün Arızalı Olup Olmadığı Nasıl Anlaşılır

Kondansatör arızası, motor arızasının en yaygın nedenlerinden biridir ve CBB60 kapasitörleri öngörülebilir şekillerde bozulur. Arıza modlarının tanınması, arıza teşhisini hızlandırır ve gereksiz motor değişimini önler.

Semptom Temelli Tanı

• Motor uğultu yapıyor ama çalışmıyor: Ana sargıya enerji verilir ancak yardımcı sargıda yeterli faz kaydırmalı akım olmadığında rotor, statik sürtünmenin üstesinden gelmeye yetecek kadar tork üretemez. Bu, tam kapasitör arızasının (açık devre) en yaygın belirtisidir.
• Motor yavaş çalışıyor veya yalnızca manuel dönüş verildiğinde çalışıyor: Kapasitans önemli ölçüde düştü (tipik olarak nominal değerin %20'den fazla altına) ancak tamamen arızalanmadı. Motor bir kez çalıştırıldığında çalışabilir ancak güvenilir bir şekilde kendi kendine çalışamaz.
• Motor çalışıyor ancak aşırı ısınıyor: bir partially shorted capacitor delivers incorrect phase shift, increasing current in the auxiliary winding and causing abnormal heating. The motor may trip its thermal protector repeatedly.
• Belirgin bir sebep olmaksızın pompa akışının azalması: bir deteriorating capacitor reduces motor efficiency. The pump still moves water but at lower pressure or flow rate, while energy consumption stays the same or increases.
• Şişkin veya çatlak kasa: Dielektrik bozulmadan kaynaklanan iç gaz basıncı, plastik kasanın deforme olmasına neden olur. Bu, yıkıcı bir başarısızlığın gözle görülür bir dış göstergesidir.

Kapasite Ölçerle Test Etme

İlk önce terminallerini 10 kΩ'luk bir dirençle en az 5 saniye kısa devre yaptırarak kapasitörü boşaltın; kısa akım dalgalanması dahili metalizasyona zarar verebileceğinden asla doğrudan kısa devre yaptırmayın. Daha sonra kapasitans moduna ayarlanmış bir dijital multimetre veya özel bir LCR metre ile kapasitansı ölçün. İçinde bir okuma Etiketlenen değerin ±%5'i kapasitörün sağlıklı olduğunu gösterir. Nominal kapasitansın %80'inin altındaki okumalar veya açık devre okumaları (çoğu ölçümde OL veya aşırı yük olarak gösterilir) kapasitörün değiştirilmesi gerektiğini doğrular.

500 VDC'de bir megohmmetre ile izolasyon direnci testi, profesyonel hizmet ortamlarında kapasitans sapması şiddetli hale gelmeden önce dielektrik bozulmanın erken aşamasını tespit etmek için kullanılır. Sağlıklı bir CBB60, yalıtım direncini çok daha yüksek göstermelidir. 1000 MΩ ; 100 MΩ'un altındaki okumalar dielektrikin nemi emdiğini veya bozulmaya başladığını gösterir.

CBB60 Kondansatör Arızasının Nedenleri ve Nasıl Önlenir

Çoğu CBB60 arızası rastgele değildir; hizmet ömrünü uzatmak için tanımlanabilen ve düzeltilebilen belirli çalışma veya kurulum koşullarından kaynaklanır. İyi belirlenmiş ve doğru şekilde kurulmuş bir kapasitör uzun süre dayanabilir. 10 ila 20 yıl sürekli pompa hizmetinde. Kalitesiz veya olumsuz koşullara maruz kalan üniteler 2-3 yıl içinde arızalanabilir.

Aşırı Gerilim ve Gerilim Dalgalanmaları

Erken arızanın başlıca nedeni. Şebeke voltajı değişimleri, anahtarlama dalgalanmaları ve motor yardımcı sargısındaki kapasitif voltaj yükselişinin tümü dielektrik malzemeyi zorlar. Nominal çalışma voltajının üzerindeki her volt, yaşlanmayı katlanarak hızlandırır; film kapasitör mühendisliğinde temel kural şudur: sıcaklıktaki her 10°C'lik artış veya her %10 aşırı voltaj, servis ömrünü kabaca yarıya indirir . 230 VAC pompa uygulamaları için 250 VAC yerine 450 VAC kapasitörlerin belirtilmesi dalgalanma olaylarına karşı anlamlı koruma sağlar.

Aşırı Çalışma Sıcaklığı

Kapasitörün iç sıcaklığı, ortam sıcaklığı ile kendi dielektrik kayıplarından kaynaklanan kendi kendine ısınmayı ve motordan gelen ısıyı birleştirir. Yetersiz havalandırılan muhafazalarda doğrudan motor çerçevesine monte edilen kapasitörler bağlantı sıcaklıklarına maruz kalabilir Ortam sıcaklığının 20–30°C üzerinde . Kapasitörü ısı kaynaklarından uzak tutmak, hava akışına sahip ayrı bir montaj braketi kullanmak veya daha yüksek bir sıcaklık sınıfı (85°C veya 105°C dereceli) seçmek bu riski azaltır.

Nem ve Su Girişi

Pompa odaları ve dış mekan kurulumları kapasitörleri yüksek neme maruz bırakır. Polipropilen film doğal olarak düşük nem emilimine sahiptir, ancak kasanın veya terminal rakor bölgelerinin zayıf sızdırmazlığı, nemin kablolar boyunca ve zamanla gövdeye doğru ilerlemesine izin verir. Her zaman kapasitör muhafazasının IP derecesinin kurulum ortamıyla eşleştiğini doğrulayın. IP44 ıslak veya nemli yerler için minimum değerdir; Doğrudan dış mekan kullanımı veya su sıçramasına eğilimli kurulumlar için IP54 veya IP55 tercih edilir.

Motor Başlangıç Frekansı

Motorun her çalıştırılması, kapasitörde kısa bir ani akım yükselmesine neden olur. Pompayı sık sık (potansiyel olarak saatte onlarca kez) açıp kapatan basınç şalteri kontrolüne sahip uygulamalar, motorun sürekli çalıştığı uygulamalara göre kapasitöre daha fazla baskı yapar. Başlatma frekansı, motor üreticisinin nominal görev döngüsünü aşarsa, daha yüksek dalgalanma akımı değerine sahip bir kondansatör düşünün veya basınç tankının boyutlandırılması yoluyla başlatma frekansını azaltın.

Doğru Yedek CBB60 Kapasitörünün Seçilmesi

İlk önce doğru bilgilerin toplanması durumunda değiştirme süreci basittir. Sipariş hatalarını önlemek için bu sırayı izleyin.

1. Arızalı kapasitörün etiketini okuyun: Kapasiteyi (μF), voltaj değerini (VAC) ve frekansı (Hz) kaydedin. Etiket okunamıyorsa, belirtilen çalıştırma kapasitör değeri için motor etiketini veya servis kılavuzunu kontrol edin.
2. Voltaj değerini eşleştirin veya aşmayın: Asla daha düşük bir voltaj değerini değiştirmeyin. Daha yüksek bir voltaj değerine yükseltme (örneğin, aynı kapasitanstaki 250 VAC'nin yerine 450 VAC) güvenli ve faydalıdır.
3. Kapasitansı tam olarak ±%5 dahilinde eşleştirin: bir motor specified for a 20 µF run capacitor should receive a replacement between 19 µF and 21 µF. Avoid deviations beyond 10%.
4. Fiziksel boyutları doğrulayın: Yedek parçanın montaj braketine uyup uymadığını kontrol edin. Çevrimiçi sipariş veriyorsanız gövde çapını ve terminaller arasındaki mesafeyi ölçün.
5. Terminal tipini kontrol edin: Kablo uçları, Faston tırnakları veya vida terminalleri mevcut motor kablolama konfigürasyonuna uygun olmalıdır.
6. En düşük fiyata göre kaliteyi seçin: Üçüncü taraf test raporları yayınlayan ve IEC 60252-1 veya GB/T 3667 standartlarına uygun üreticilerin kapasitörleri, izlenebilir kalite belgeleri olmayan markasız ünitelere göre daha tutarlı hizmet ömrü sunar.

Orijinal değer bilinmediğinde ve motor etiketi kaybolduğunda, motor güç değerinden kaba bir tahmin yapılabilir. Genel bir kural olarak, tek fazlı asenkron motorlar yaklaşık olarak Nominal çıktının kilowatt'ı başına 7–8 µF çalıştırma kapasitörü için, ancak bu, motor tasarımına ve kutup sayısına göre önemli ölçüde değişir. Bu rakam yalnızca bir başlangıç ​​tahminidir; uygun değerler her zaman üretici verileriyle doğrulanmalıdır.

CBB60 Kapasitörleri Kullanırken Güvenlik Önlemleri

Motor uygulamalarında kullanılan film kapasitörler önemli miktarda enerji depolar. 450 VAC tepe noktasına (yaklaşık 636 V tepe noktası) şarj edilen 50 µF'lik bir kapasitör, 10 joule Enerji, insan vücuduna boşaltıldığında ciddi yanıklara veya kalp durmasına neden olacak kadardır. Standart güvenlik uygulamaları şunları içerir:

• Kapasitöre dokunmadan önce motora giden gücü kesin ve kilitleyin.
• Elektrik bağlantısı kesildikten sonra terminallere yaklaşmadan önce en az 60 saniye bekleyin; motor yardımcı devresi, besleme kesildikten sonra şarjı koruyabilir.
• Yalıtımlı problar tarafından tutulan bir direnç (10 kΩ, 5 W veya daha yüksek dereceli) yoluyla deşarj, asla doğrudan kısa devre ile değil.
• Arızalı bir kapasitörü onarmaya veya açmaya çalışmayın; içindekiler (polipropilen film ve epoksi) herhangi bir kimyasal tehlike oluşturmaz, ancak arızanın felaketle sonuçlanması durumunda muhafaza iç basınç altında olabilir.
• Arızalı kapasitörleri yerel WEEE (Atık Elektrikli ve Elektronik Ekipman) düzenlemelerine göre atın; elektronik atık ayırmanın gerekli olduğu bölgelerde çöp depolamayın.

CBB60 Kondansatörler Hakkında Sıkça Sorulan Sorular

Daha fazla başlangıç torku elde etmek için belirtilenden daha yüksek bir kapasitans CBB60 kullanabilir miyim?

Hayır. Çok büyük bir çalıştırma kapasitörü, normal çalışma sırasında yardımcı sargıda aşırı akıma neden olarak aşırı ısınmaya ve motor ömrünün kısalmasına neden olur. Daha fazla başlatma torkuna ihtiyaç duyulursa çözüm, çalıştırma kapasitörüne paralel olarak bir röle veya santrifüj anahtarla kapatılan özel bir başlatma kapasitörü (elektrolitik tip) eklemektir. Geçici bir çözüm olarak çalıştırma kapasitörünü aşırı boyutlandırmayın.

CBB60 kapasitör polarize mi?

Hayır. CBB60 polarize olmayan bir AC kapasitördür. Terminalleri değiştirilebilir; pozitif veya negatif kablo yoktur. Bu, polarize DC bileşenleri olan ve AC'ye bağlandığında hemen yok olacak olan elektrolitik kapasitörlerden temel bir farktır.

CBB65'i değiştirmek için CBB60'ı kullanabilir miyim?

Güvenilir değil. CBB65, daha yüksek ortam sıcaklıklarına ve farklı mekanik montaj gereksinimlerine uygun yuvarlak alüminyum kutu muhafazasıyla klima ve soğutma kompresörü uygulamaları için özel olarak tasarlanmıştır. Her ikisi de metalize polipropilen film kullanırken ambalaj, termal performans ve titreşim direnci farklıdır. Bir HVAC kompresöründe CBB65'in yerine CBB60'ın kullanılması genellikle motor üreticileri tarafından önerilmez.

Bir CBB60 kapasitörünün ömrü ne kadar olmalıdır?

bir quality CBB60 capacitor in a correctly specified application typically lasts 10.000 ila 15.000 saat çalışma süresi Bu, günde birkaç saat ev tipi pompa kullanımında 10-20 yıl anlamına gelir. Daha ince film dielektrikli veya daha düşük kaliteli metal kaplamalı daha ucuz üniteler 3-5 yıl içinde arızalanabilir. Rutin bakım sırasında yıllık kapasitans ölçümü, bozulmanın startsız arızaya neden olmadan önce tespit edilmesine yardımcı olur.

CBB60 kapasitördeki "μF" işareti ne anlama gelir?

µF, elektriksel kapasitans birimi olan mikrofaradları temsil eder. Bir mikrofarad, bir faradın milyonda birine eşittir. Kapasitör üzerinde yazılı olan kapasitans değeri (örneğin 20 µF) motor spesifikasyonuna uygun olmalıdır. Sayı, kapasitörün yardımcı sargıda ne kadar faz kayması ürettiğini doğrudan belirler ve motor performansını etkilemeden önemli ölçüde farklı değerlerle değiştirilemez.

Bir motoru başlatmak ve çalıştırmak için tek bir CBB60 kondansatörü kullanılabilir mi?

Evet — kalıcı bölünmüş kapasitörlü (PSC) motor tam olarak bu şekilde çalışır. Tek CBB60 çalıştırma kapasitörü hem başlangıç ​​fazı kaymasını hem de çalışma fazı düzeltmesini sağlar. Bu tasarım basit ve güvenilirdir; başlatma anahtarının veya rölenin ortadan kaldırılması için biraz daha düşük başlatma torku (iki kapasitörlü başlatma/çalıştırma tasarımına kıyasla) ile işlem yapar. Tek bir CBB60 çalıştırma kapasitörüne sahip PSC motorları dünya genelinde pompa, fan ve çamaşır makinesi uygulamalarında standarttır.
