CBB60 ve CBB65 Kapasitör: Açıklanan Temel Farklılıklar

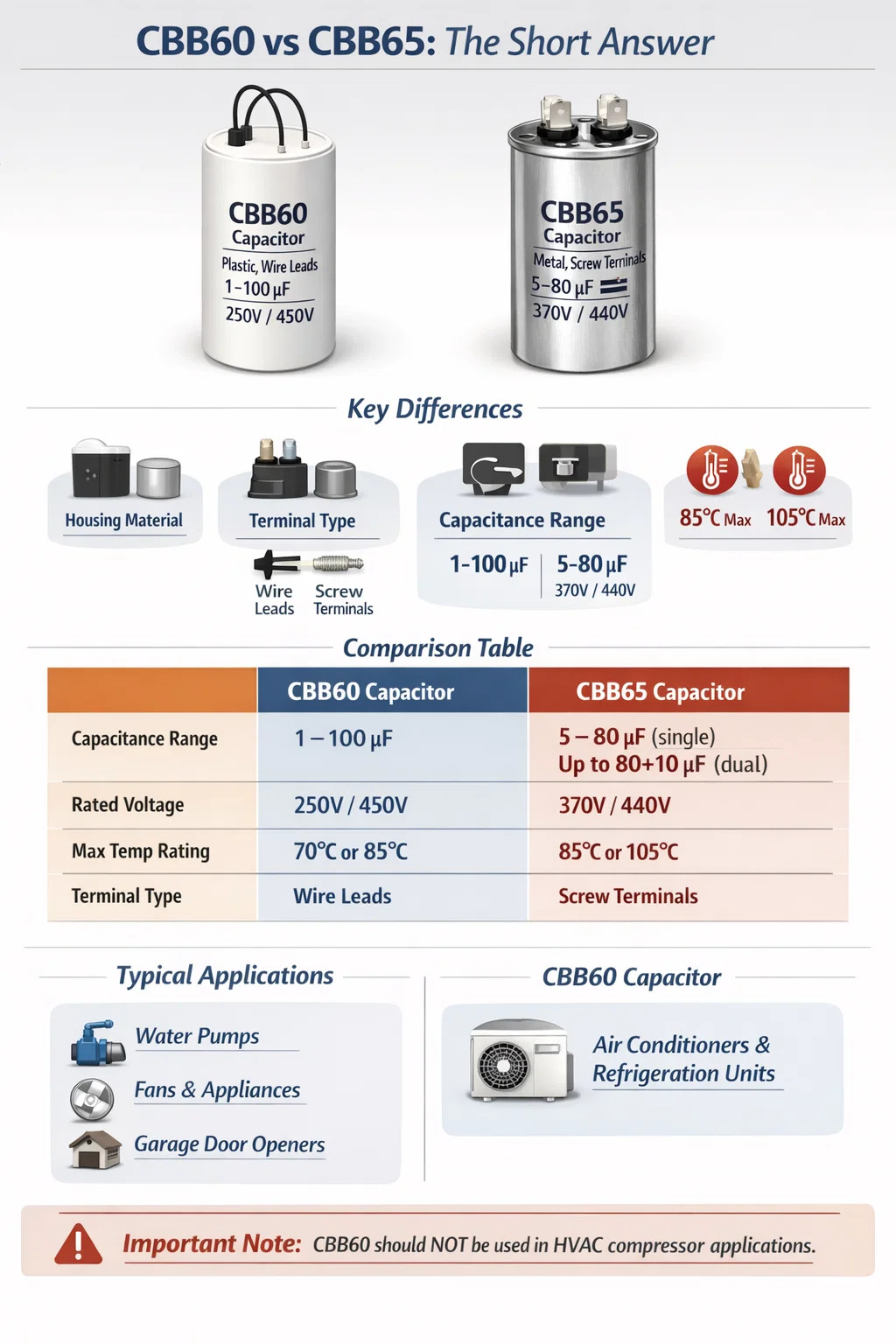

CBB60 vs CBB65: Kısa Cevap

Bir arasındaki temel fark CBB60 kapasitör ve bir CBB65 kapasitör, fiziksel yapıya ve amaçlanan uygulama ortamına bağlıdır. CBB60, öncelikle tek fazlı AC motor başlatma ve çalıştırma devreleri için tasarlanmış silindirik, kablolu bir kapasitördür CBB65 ise klima kompresörleri ve soğutma üniteleri gibi daha ağır hizmet uygulamaları için tasarlanmış metal kutulu, vidalı terminalli bir kapasitördür. Her ikisi de AC devrelerinde çalışan polipropilen film kapasitörlerdir ancak form faktörü, terminal tipi, kapasitans aralığı ve termal esneklik açısından önemli ölçüde farklılık gösterirler.

Yeni bir tasarım için yeni bir kapasitör seçiyorsanız veya bir kapasitör tedarik ediyorsanız, montaj yöntemi, terminal konfigürasyonu ve çalışma sıcaklığı tavanına dikkat edilmeden ikisi genellikle birbirinin yerine kullanılamaz. Kapasitans değeri ve voltaj değeri aynı görünse bile bu iki türün karıştırılması, yüksek yüklü ortamlarda erken arızaya veya güvenlik tehlikelerine neden olabilir.

Fiziksel Yapı ve Form Faktörü

CBB60 ile CBB65 arasındaki en belirgin fark, fiziksel ambalajlarında yatmaktadır.

CBB60 Kondansatör: Silindirik Plastik Muhafaza

Bir CBB60 kapasitör, bir ucundan uzanan iki veya dört kablo ucuna sahip silindirik bir plastik (genellikle polipropilen veya alev geciktirici muhafaza) gövde kullanır. Vücut çapı tipik olarak 30 mm'den 50 mm'ye Kapasiteye bağlı olarak yükseklikleri 60 mm ile 100 mm arasında değişmektedir. Bu kablolar, doğrudan motor terminal kartlarına monte edilmesine veya hızlı bağlantı terminalleri aracılığıyla bağlanmasına olanak tanır. Plastik mahfaza, iç film sargısını nem girişine karşı yalıtmak için epoksi reçine veya benzeri bir yalıtım dolgusu ile doldurulur.

Kurşun kablolar kullandığı için CBB60 "kurşunlu" bir bileşen olarak kabul edilir. Tipik olarak bir motorun kapasitör bölmesi içinde plastik bir braket veya klipsle sabitlenmiş olarak dik veya açılı olarak oturur. Bu tasarım yerden tasarruf sağlar ve üretim maliyeti düşüktür; bu nedenle su pompası motoru, fan motoru ve küçük cihaz motoru segmentinde hakim konumdadır.

CBB65 Kondansatör : Metal Alüminyum Kutu Muhafazası

Buna karşılık bir CBB65 kapasitör, bir yuvarlak alüminyum alaşımlı kutu . Terminalleri, titreşime basit kablo bağlantılarından daha iyi direnç gösteren güvenli kablo bağlantılarına olanak tanıyan, üst tarafa monte edilen vida tipi konektörlerdir. Metal muhafaza, plastiğe kıyasla üstün ısı dağılımı ve mekanik koruma sağlar. Tipik boyutlar çapları içerir 40 mm'den 50 mm'ye ve yükseklikler 70 mm'den 120 mm'ye kadardır, ancak çift yönlü kapasitörler (iki kapasitans değerini tek bir ünitede birleştiren) daha büyük olabilir.

Alüminyum kutu, dahili aşırı basınç durumunda emniyet valfi görevi gören alt veya üst kısımda bir basınç tahliye deliği ile kapatılmıştır. Bu özellik, ortam sıcaklıklarının hızla yükselebildiği kompresör ortamlarında kritik öneme sahiptir. Metal gövde aynı zamanda HVAC kapasitör kurulumunda endüstri standardı yöntem olan çelik kayış bandı veya braket aracılığıyla harici montajı da destekler.

Elektriksel Değer Karşılaştırması

Her iki kapasitör türü de AC devrelerde çalışır, ancak nominal parametreleri, amaçlanan kullanım durumlarını yansıtacak şekilde farklılık gösterir.

Gerilim değerleri özel ilgiyi hak ediyor. CBB65 neredeyse yalnızca 370 VAC ve 440 VAC Motorun çalıştırılması sırasında anlık dalgalanmaların nominal hat voltajının çok üzerine çıkabildiği HVAC kompresör sistemleri içindeki voltaj koşullarının üstesinden gelmek için. 250 VAC'deki CBB60 kapasitörlerinin değeri, kapasitans değeri eşleşse bile bu koşullarda tehlikeli derecede düşük olacaktır.

Tipik Uygulama Ortamları

Her kapasitörün nerede çalışmak üzere tasarlandığını anlamak, ilk etapta fiziksel ve elektriksel farklılıkların neden var olduğunu açıklamaya yardımcı olur.

CBB60 Kondansatörlerin Kullanıldığı Yerler

CBB60 kapasitörleri, hafif ila orta çalışma ortamlarında geniş bir yelpazedeki tek fazlı asenkron motorlar için standart motor çalıştırma ve motor çalıştırma kapasitörüdür. Yaygın uygulamalar şunları içerir:

• Su pompası motorları (dalgıç ve yüzeye monte, genellikle 0,37 kW ila 2,2 kW)
• Tavan vantilatörleri ve egzoz fanları
• Çamaşır makinesi tambur motorları
• Küçük hava sirkülatörleri ve havalandırma ekipmanları
• Garaj kapısı açacakları
• Düşük güç aralığında havuz ve spa pompası motorları

Bu ortamlarda çalışma sıcaklıkları 70°C ila 85°C'nin altında kalma eğilimindedir ve titreşim yükleri orta düzeydedir. Ortam genellikle plastik bir mahfazanın neme ve mekanik darbeye karşı yeterli koruma sağlamasına yetecek kadar kontrol edilir.

CBB65 Kondansatörlerin Kullanıldığı Yerler

CBB65 kapasitörleri HVAC ve soğutma kompresörü motorlarının talepleri için özel olarak üretilmiştir. Ana uygulama ortamları şunları içerir:

• Merkezi klima kompresör üniteleri (split sistemler, paket üniteler)
• Isı pompası kompresörleri
• Ticari soğutma kompresörleri
• Hava soğutmalı kondenser üniteleri
• Dış HVAC ünitelerindeki kondenser fan motorları

Sıcak bir yaz gününde dış mekan HVAC kompresör kabininde iç sıcaklıklar 55°C ila 70°C ortam sıcaklığı kompresör motor yüzeyi daha fazla lokal ısı ekleyerek. Bu motorun yanına monte edilen kapasitör güvenilir bir şekilde hayatta kalmalıdır 85°C ila 105°C sürekli çalışma sıcaklığı—CBB65'in derecelendirildiği bir özelliktir, ancak standart CBB60 ünitelerinin çoğu bu özellikte değildir.

Termal Performans ve Isı Yayılımı

Termal yönetim, bu iki kapasitör ailesi arasındaki teknik açıdan en anlamlı farklardan biridir ve malzeme seçimini doğrudan açıklar.

Polipropilen film kapasitörler, özellikle sürekli AC akımı altında dielektrik kayıplar nedeniyle dahili olarak ısı üretir. Motor çalıştırma uygulamasında, motor çalışırken kondansatöre her zaman enerji verilir; bu kısa bir başlatma darbesi bileşeni değil, çalıştırma devresinde sürekli aktif bir öğedir. Verimli bir şekilde dağıtılamayan herhangi bir ısı, kapasitör gövdesinin içinde birikir ve dielektrik bozulmayı hızlandırır.

Alüminyumun termal iletkenliği yaklaşık 205 W/(m·K)'dir. CBB60 muhafazalarında kullanılan tipik mühendislik plastikleri ise 0,1 ila 0,5 W/(m·K) aralığındadır. Bu, bir CBB65 kapasitörünün metal kutusunun, ısıyı bir CBB60'ın plastik muhafazasına kıyasla duvarları boyunca yaklaşık 400 ila 2000 kat daha verimli bir şekilde dağıttığı anlamına gelir. Pratik anlamda, CBB65'in yük altındaki çekirdek sıcaklığı, aynı elektriksel stres altında olan bir CBB60'ınkinden önemli ölçüde daha düşük kalır, bu da doğrudan hizmet ömrünü uzatır ve termal arıza riskini azaltır.

Bu nedenle CBB65 kapasitörleri, yüksek dereceli versiyonlarda 105°C maksimum çalışma sıcaklığına göre derecelendirilebilir; metal muhafaza, dış ortam aşırı olduğunda bile dahili film sıcaklığını dayanılabilir bir seviyede tutar. Yalnızca 85°C dereceli bir dış mekan kompresör kabinine monte edilen bir CBB60 kapasitör, teknik olarak oda sıcaklığında hayatta kalabilir, ancak yaz ayları boyunca ortam sıcaklıkları onu sürekli olarak tavanına doğru ittiğinde ömrü önemli ölçüde azalacaktır.

Güvenlik Özellikleri ve Arıza Modları

CBB60 ve CBB65 kapasitörlerinin güvenlik tasarımı felsefesi, yine ilgili dağıtım ortamlarını yansıtacak şekilde belirgin şekilde farklılık gösterir.

Her İki Tipte de Kendi Kendini İyileştiren Film

Hem CBB60 hem de CBB65 kapasitörler, kendi kendini iyileştirme özelliklerine sahip metalize polipropilen film kullanır. Lokalize bir dielektrik arıza meydana geldiğinde (filmde mikroskobik bir delik), o noktadaki ince metal elektrot, deşarj enerjisi nedeniyle anında buharlaşarak arızayı temizler ve yalıtımı eski haline getirir. Bu mekanizma, kapasitörün servis ömrü boyunca binlerce küçük arıza olayına büyük bir arıza olmadan dayanmasını sağlar. Kendi kendini iyileştirme özelliği, tüm CBB serisi film kapasitörlerin ortak gücüdür.

CBB65'teki Basınç Tahliye Havalandırması

CBB65 kapasitörleri alüminyum bir kutuda mühürlenmiştir. dahili basınç tahliye deliği genellikle kutunun alt kısmında bulunur veya kapak contasına entegre edilir. Uzun süreli aşırı gerilim veya termal bozulma nedeniyle dahili gazlar birikirse, bu havalandırma kontrollü bir şekilde açılarak basıncı serbest bırakır ve kutunun şiddetli bir şekilde patlamasını önler. Sonuç, patlayıcı bir mod yerine nispeten güvenli bir "açık arıza" modudur.

CBB60 plastik kasalı kapasitörlerde bu havalandırma deliği yoktur. Şiddetli aşırı yük altında, CBB60 şişebilir, yuvasını çatlatabilir veya en kötü durumlarda, özellikle dolgu reçinesi yetersizse veya eskimişse, daha ani bir kuvvetle kırılabilir. Bu, kapasitör değişiminin pratik güvenli ömrünün ötesinde geciktiği, yetersiz havalandırılan pompa motoru boşluklarında bilinen bir arıza modudur.

Deşarj Direnci

Pek çok CBB65 kapasitör (özellikle Kuzey Amerika HVAC pazarlarında satılanlar) dahili bir boşaltma direnci (tipik olarak 10 kΩ ila 20 kΩ) Ünitenin enerjisi kesildikten sonra kalan voltajı boşaltmak için terminaller boyunca kablolanır. Bu, sistemi kapattıktan kısa bir süre sonra kapasitörle ilgilenebilecek servis teknisyenleri için kritik bir güvenlik özelliğidir. 40 µF'lik 440 VAC kapasitördeki artık yük, boşaltılmadığı takdirde öldürücü olabilir. CBB60 kapasitörleri, üreticiye ve dereceye bağlı olarak bu direnci içerebilir veya içermeyebilir.

Çift Çalıştırmalı Kapasitörler: CBB65'e Özel Bir Özellik

CBB65 ailesinde yer alan ancak CBB60'ta gerçek bir eşdeğeri olmayan önemli bir ürün kategorisi çift çalışmalı kapasitör (Kuzey Amerika pazarlarında bazen "çift kapasitör" veya "oval kapasitör" olarak etiketlenir).

Çift çalıştırmalı bir CBB65 kapasitör, tek bir alüminyum kutu içinde ortak bir terminali paylaşan iki bağımsız kapasitör elemanı içerir. Üç terminal tipik olarak etiketlenmiştir HERM (hermetik kompresör), FAN (kondenser fan motoru) ve COM (ortak) . Bu, aksi takdirde iki ayrı kapasitör olacak olanı tek bir ünitede birleştirerek HVAC ekipmanında yerden ve maliyetten tasarruf sağlar.

Yaygın çift çalışmalı kapasitör konfigürasyonları aşağıdaki gibi değerleri içerir:

• 35 µF 5 µF / 440 VAC (orta boy konutsal split sistem)
• 45 µF 5 µF / 440 VAC (daha büyük konut veya hafif ticari)
• 55 µF 7,5 µF / 440 VAC (daha yüksek kapasiteli kompresör)
• 80 µF 10 µF / 370 VAC (ağır ticari kompresör başlatma)

Bu ikili konfigürasyon fiziksel olarak yalnızca metal kutu formatında pratiktir çünkü iki ayrı sarılmış film elemanı yeterli alana ve termal yönetime ihtiyaç duyar. Plastik kasalı CBB60 tarzı muhafaza, yüksek sıcaklıktaki kompresör koşulları altında bu konfigürasyonu güvenilir bir şekilde desteklemez; bu da CBB65 platformunun HVAC'de baskın kalmasının bir başka nedenidir.

Sertifikasyon Standartları ve Uyumluluk

Hem CBB60 hem de CBB65 kapasitörler Çin ulusal standardına tabidir GB/T 3667 AC motor kapasitörlerini kapsar. Ancak bu standardın kapsamına giren ürün kategorileri farklı gerekliliklerini yansıtmaktadır. Küresel pazarlarda satılan kapasitörler, Çin standartlarının ötesinde ek sertifikalara da sahiptir.

• CBB60 kapasitörler pompa ve fan motoru değiştirmelerinde kullanıldığında genellikle Avrupa pazarları için CE işareti ve Kuzey Amerika için UL/CUL sertifikası taşırlar.
• CBB65 kapasitörler Kuzey Amerika HVAC pazarı için aşağıdaki şartlara tabidir: UL 810 (Kapasitörler Standardı) ve listelenen HVAC ekipmanlarında kullanım için UL tarafından listelenen gereksinimlere uygun olmalıdır. Birçoğu aynı zamanda CSA ve RoHS uyumluluk işaretlerini de taşır.

Orijinal olarak belirli bir kapasitör tipiyle sertifikalandırılmış ekipmandaki kapasitörleri değiştirirken, sertifikasız veya farklı kategorideki bir bileşenin değiştirilmesi, ekipmanın sertifikasyonunu teknik olarak geçersiz kılabilir ve özellikle düzenli denetime tabi ticari kurulumlarda sorumluluk sorunları yaratabilir.

Her Kondansatördeki İşaretler Nasıl Okunur?

Hem CBB60 hem de CBB65 kapasitörler temel özelliklerini doğrudan muhafazanın üzerine yazdırır. Bu işaretlerin anlaşılması, tahmine gerek kalmadan doğru yedek parça seçimine olanak tanır.

Tipik bir CBB60 kapasitör etiketi şunları okuyabilir:

CBB60 — 30 µF ± %5 — 450 VAC — 50/60 Hz — 85°C

Tipik bir CBB65 kapasitör etiketi şunları okuyabilir:

CBB65A — 45 5 µF ± %5 — 440 VAC — 50/60 Hz — 105°C — P2 (deşarj direnci sınıfı)

CBB65A'daki "A" son eki genellikle dahili bir deşarj direncinin varlığını gösterir. Çift kapasitans değeri (örn. 45 5 µF), bunun çift çalışmalı bir ünite olduğunu anında tanımlar. 440 VAC voltaj değeri ve 105°C sıcaklık değeri, kompresör servisi için uygun olduğunu doğrular.

Kapasitörlerden herhangi birini değiştirirken, eşleşen üç temel parametrenin tümü — kapasitans değeri, voltaj değeri ve sıcaklık değeri — önemlidir. Daha düşük bir voltaj veya daha düşük bir sıcaklık değeriyle değiştirmek asla kabul edilemez. Bunun yerine daha yüksek bir voltaj veya daha yüksek bir sıcaklık değeri elektriksel olarak güvenlidir, ancak fiziksel boyutların da doğrulanması gerekir.

Ömür Beklentileri ve Bozunma Kalıpları

Kapasitör ömrü büyük ölçüde çalışma sıcaklığına, voltaj stresine ve görev döngüsüne bağlıdır. Hem CBB60 hem de CBB65, genellikle AC motor hizmetinde elektrolitik kapasitörlerden daha uzun süre dayanan metalize film türleridir, ancak beklenen hizmet ömürleri, uygulama koşulları nedeniyle farklılık gösterir.

CBB60 Hizmet Ömrü

Orta dereceli ortam sıcaklıklarında (40°C'nin altında) tipik pompa motoru veya fan motoru servisinde, kaliteli bir CBB60 kondansatörü aşağıdaki performansı sağlayabilir: 30.000 ila 50.000 çalışma saati Önemli kapasitans sapması meydana gelmeden önce. Sezonluk kullanım ekipmanlarında (6 aylık sezon boyunca günde 8 saat çalışan havuz pompası gibi) bu, kabaca 10 ila 17 yıllık hizmet anlamına gelir. Ancak, yetersiz havalandırılan muhafazalarda veya ısı kaynaklarının yakınında bu durum keskin bir şekilde düşebilir; yüksek sıcaklıklı pompa muhafazalarındaki bazı üniteler 3 ila 5 yıl içinde arızalanır.

CBB65 Hizmet Ömrü

HVAC kompresör servisi için, kaliteli yapıya sahip bir CBB65 kapasitör genellikle aşağıdakiler için derecelendirilmiştir: 60.000 saat veya daha fazla anma sıcaklığında. Ancak gerçek dünyadaki HVAC servis koşulları kapasitörler için zordur. Şebeke şebekesi olaylarından kaynaklanan voltaj dalgalanmaları, kompresörün tekrarlanan sert başlatmaları ve 40°C'nin üzerindeki ortam sıcaklıklarında sürekli çalışma, etkin hizmet ömrünü 8 ila 15 yıl Konut uygulamalarında. Bu nedenle sıcak iklimlerdeki HVAC servis teknisyenleri, gözle görülür bir arıza meydana gelmeden önce bile genellikle her 7 ila 10 yılda bir proaktif kapasitör değişimini önerir.

Kapasitans kayması her iki tipte de en yaygın bozulma modudur. Nominal kapasitansının %10'undan fazlasını kaybetmiş bir kapasitör, doğrudan arızalanmamış olsa bile motorun daha yüksek akım çekmesine, daha fazla ısınmasına ve verimin düşmesine neden olabilir. Rutin bakım sırasında kapasitansın bir kapasite ölçerle ölçülmesi, bunu kompresör arızasına neden olmadan önce yakalayabilir.

Değiştirilebilirlik: Birini Diğeriyle Değiştirebilir misiniz?

Bu, saha servisi ve değiştirme senaryolarında ortaya çıkan en pratik sorulardan biridir.

Kısacası: CBB65 çoğu uygulamada CBB60'ın yerini alabilir ancak CBB60, kompresör uygulamalarında CBB65'in yerini almamalıdır.

Bir pompa motorunun CBB60 kapasitörünün değiştirilmesine ihtiyacınız varsa ve uygun kapasitansa sahip bir CBB65 ünitesi mevcutsa ve daha yüksek voltaj değeri mevcutsa, elektriksel olarak çalışacak ve daha iyi termal özellikleri nedeniyle uzun ömürlülük açısından aslında orijinalinden daha iyi performans gösterebilir. Terminal türü farkını (vidalı terminal ve kablo ucu) uygun konnektörlerle gidermeniz gerekir.

Diğer yöne gitmek (bir HVAC kompresör uygulamasına CBB60 kapasitörünün takılması) birkaç nedenden dolayı tavsiye edilmez:

• CBB60'ın sıcaklık değeri (genellikle 85°C), sürekli kompresör ortam koşulları için yetersiz olabilir.
• Gerilim değeri (CBB60'ta ortak 250 VAC), 370–440 VAC kompresör servisiyle uyumlu değildir.
• Kablo uçları, ilave gerilim azaltıcısı olmayan bir kompresör ünitesinin titreşim ortamına uygun değildir.
• Basınç tahliye menfezinin olmaması, termal stres altında daha tehlikeli bir arıza modu anlamına gelir.
• Çift çalışmalı konfigürasyonun olmaması, bir CBB65 çift çalışmalı ünitenin tipik olarak hizmet verdiği yerde iki ayrı üniteye ihtiyaç duyulacağı anlamına gelir.

Fiyat ve Stok Durumuyla İlgili Hususlar

Ticari kaynak bulma açısından bakıldığında, CBB60 ve CBB65 kapasitörleri farklı pazar katmanlarında yer almaktadır.

CBB60 kapasitörleri yüksek hacimli emtia bileşenleridir. Bir standart 20 µF / 450 VAC CBB60 orta seviye bir üreticinin maliyeti kabaca Birim başına 0,80 ila 2,50 ABD Doları hacimli siparişlerde. Bunlar dünya çapında elektronik distribütörlerinden, cihaz parça tedarikçilerinden ve çevrimiçi pazarlardan yaygın olarak temin edilebilir.

CBB65 kapasitörler, özellikle HVAC kullanımına yönelik çift çalışmalı tipler, daha karmaşık yapıları ve daha yüksek kaliteli malzemeleri nedeniyle daha yüksek fiyatlar talep ediyor. bir 45 5 µF / 440 VAC çift çalışmalı CBB65 genellikle maliyetler Birim başına 4 ila 15 ABD Doları perakende satışta, büyük HVAC OEM tedarikçilerinin markalı üniteleri bazen 20 ila 30 dolara ulaşıyor. Sahte ve standardın altındaki CBB65 kapasitörler, HVAC yedek parça pazarında belgelenmiş bir sorundur; alüminyum kutulu ancak yetersiz iç yapıya sahip üniteler, toleransın hızla dışına çıkarak veya ısı altında zamanından önce arızalanarak kompresör arızalarına neden olmuştur. Saygın distribütörlerden satın almanız ve UL listeleme işaretlerini doğrulamanız önerilir.
