CBB60 Kapasitör Polaritesi: Pozitif mi, Negatif mi?

CBB60 Kondansatör Polarite: Doğrudan Cevap

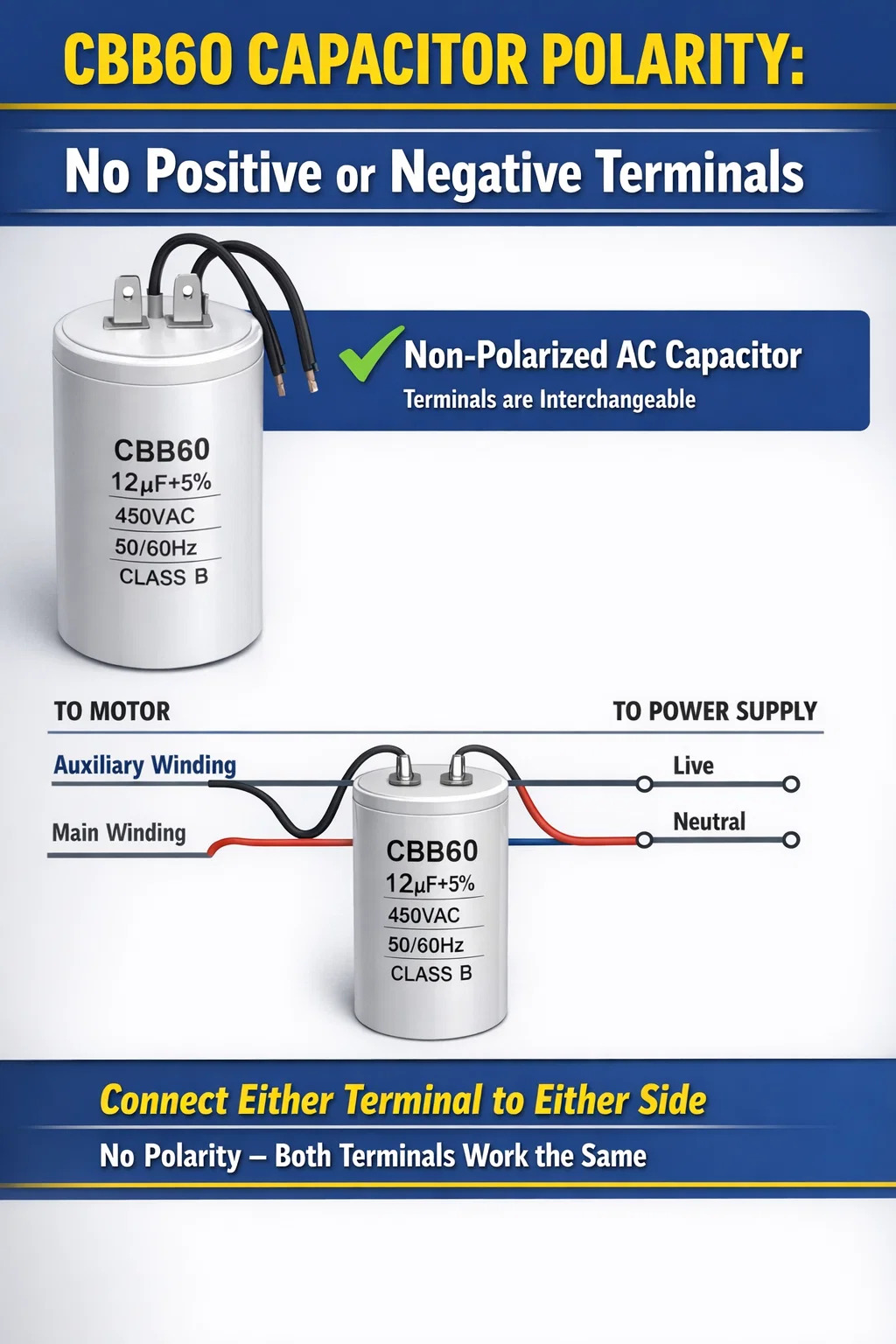

CBB60 kondansatörü ne olumlu ne olumsuz . Polarize olmayan bir AC kapasitördür, yani belirlenmiş pozitif veya negatif terminali yoktur. Herhangi bir hasar veya arıza riski olmadan her iki terminali de devrenin her iki tarafına da bağlayabilirsiniz. Bu, onu katı bir şekilde polarize olan ve yanlış bağlanırsa arızalanacak, hatta patlayacak elektrolitik kapasitörlerden ayıran en temel özelliklerden biridir.

CBB60 kapasitörler hakkında polarite bilgisi arayan birçok kişi, elektrolitik kapasitörlerin yaygın olduğu DC devreleriyle çalışma geçmişinden gelmektedir. Bu bağlamlarda kutupluluk son derece önemlidir. Ancak CBB60, akım yönünün sürekli olarak (yerel şebeke frekansınıza bağlı olarak saniyede 50 veya 60 kez) tersine döndüğü alternatif akım (AC) ortamları için özel olarak tasarlanmıştır. Böyle bir ortamda polarize kapasitör neredeyse anında yok olur. CBB60, iç yapısı simetrik ve polarize olmadığından bunu sorunsuz bir şekilde gerçekleştirir.

Dolayısıyla, bir CBB60 kondansatöründe iki terminal görüp hangisinin hangisi olduğunu merak ediyorsanız endişelenmeyi bırakın. Değiştirilebilirler. Bunları devrenize bağlamanız yeterlidir; kapasitör işini görecektir.

CBB60 Kondansatör Nedir ve Ne İçin Kullanılır?

CBB60, AC motor başlatma ve çalıştırma uygulamaları için tasarlanmış metalize bir polipropilen film kapasitördür. "CBB" adı, "CB"nin kapasitör tipini ve "B60"ın bu sınıflandırma içindeki belirli serileri ifade ettiği bir Çin standart tanımıdır. Bu kapasitörlere bazen "motor çalıştırma kapasitörleri" veya "AC film kapasitörleri" de denir ve bunlar dünya çapında tek fazlı endüksiyon motorlarında yaygın olarak kullanılır.

CBB60 kapasitörlerini aşağıdakiler de dahil olmak üzere çok çeşitli günlük ekipmanlarda bulacaksınız:

• Evlerde, tarımda ve inşaatta kullanılan su pompaları ve dalgıç pompalar
• Hava kompresörleri ve klima üniteleri
• Çamaşır makineleri (özellikle eski tambur tipi modeller)
• Elektrikli fanlar ve havalandırma ekipmanları
• Tek fazlı AC endüksiyon motorları kullanan elektrikli aletler
• Yüzme havuzu pompaları ve spa ekipmanları
• Tarımsal sulama motorları

CBB60 kapasitörleri için tipik kapasitans aralığı 1 µF ila 100 µF , voltaj değerleri genellikle 250VAC veya 450VAC'dedir. Bazı yüksek görev modelleri 500VAC olarak derecelendirilmiştir. Su pompası uygulamalarında en sık karşılaşılan değerler 8 µF ile 30 µF arasındadır. Çamaşır makinesi motorları için 6 µF ile 16 µF arası yaygındır. Kapasitör gövdesi tipik olarak silindiriktir ve bir ucundan uzanan iki veya dört kablo ucu, yalıtım ve çevre koruması sağlayan plastik bir kabuk içine yerleştirilmiştir.

İç yapı, dielektrik malzeme olarak ince bir polipropilen filmi kullanır ve alüminyum metalizasyon doğrudan filmin üzerine biriktirilir. Bu tasarım, kapasitöre kendi kendini iyileştirme özelliğini kazandırır; dielektrik maddenin küçük bir kısmı bir voltaj yükselmesi nedeniyle delinirse, yerel metalizasyon buharlaşır ve arızayı etkili bir şekilde onarır, böylece kapasitörün hizmet ömrü eski kağıt veya folyo tasarımlarına kıyasla önemli ölçüde uzatılır.

CBB60 Kondansatörlerin Neden Pozitif veya Negatif Terminali Yok

Polaritenin bir CBB60 kapasitör için neden önemsiz olduğunu anlamak, kapasitörlerin temel fiziğini ve alternatif akımın doğru akımdan nasıl farklı davrandığını anlamaya yardımcı olur.

AC Akımı Her Şeyi Nasıl Değiştirir?

Bir DC devresinde akım yalnızca bir yönde akar. Elektrolitik gibi polarize bir kapasitör, bir plaka üzerinde yalnızca doğru terminal pozitif voltaja bağlandığında dielektrik olarak işlev gören bir oksit tabakasına sahiptir. Polariteyi tersine çevirirseniz, oksit tabakası parçalanır, kapasitörün içinde gaz birikir ve bunu bazen şiddetli bir şekilde yıkıcı bir arıza takip eder.

AC akımı şebeke frekansında yönü tersine çevirir. 50 Hz'lik bir sistemde akım saniyede 50 tam döngüyü tamamlar, yani saniyede 100 kez yön değiştirir. 60 Hz'lik bir sistemde saniyede 120 kez tersine döner. Bu ortamdaki bir kondansatörün her iki yönde de eşit verimle şarj ve deşarj olabilmesi gerekir. CBB60'taki polipropilen film dielektrik tam olarak bunu sağlar; herhangi bir anda hangi terminalin daha yüksek potansiyelde olduğuna bakılmaksızın simetrik olarak şarj olur ve deşarj olur.

Film Dielektrikinin Rolü

Polipropilen polar olmayan bir polimerdir. Alüminyum oksidin (elektrolitik kapasitörlerde kullanılan) aksine, polipropilen, dielektrik özelliklerini korumak için elektrik alanının yönüne bağlı değildir. Film, elektrik alanı ister soldan sağa ister sağdan sola doğru yönelsin aynı şekilde çalışır. Bu malzeme özelliği, CBB60'ı fiziksel ve kimyasal düzeyde tamamen simetrik ve polarize olmayan kılan şeydir.

CBB60'taki iki elektrot kimyasal olarak aynıdır; her ikisi de polipropilen film üzerindeki alüminyum metalizasyon katmanlarıdır. Oksit tabakası yok, asimetri yok ve tercih edilen yön yok. Bu, elektrolitik kapasitörlerden temel bir farktır ve CBB60 kapasitör gövdesinde hiçbir zaman " " veya "-" işaretini bulamamanızın nedeni budur.

CBB60 Kapasitör Üzerindeki İşaretlerin Okunması

CBB60 kapasitörünün polarite işareti bulunmadığından, basılı etiketlerin ne anlama geldiğini anlamak doğru uygulama için hala önemlidir. Karşılaşacağınız tipik işaretlerin bir dökümü aşağıda verilmiştir:

Bu işaretlerin hiçbirinin pozitif veya negatif terminalleri göstermediğine dikkat edin; çünkü hiçbiri yoktur. Kapasitördeki iki kablo ucu tüm pratik amaçlar için tamamen değiştirilebilir. Sol ucu veya sağ ucu motorun başlatma sargısına bağlamanız elektriksel olarak hiçbir fark yaratmaz.

Kritik olarak önemli olan şey, kapasitans değeri ve voltaj değeri Motorunuzun veya cihazınızın orijinal özelliklerine göre. Yanlış kapasitansa sahip bir kapasitörün (%20 kadar düşük bir oranda bile) kullanılması, motorun verimsiz çalışmasına, aşırı ısınmasına veya çalışmamasına neden olabilir. CBB60'ı her zaman aynı veya çok yakın kapasitansa ve eşit veya daha yüksek voltaj değerine sahip bir CBB60 ile değiştirin.

CBB60 Kapasitörünü Doğru Şekilde Bağlama

Polarite bir sorun olmadığından, CBB60 kapasitörünün kablolaması tamamen onu motor devresindeki doğru noktalara bağlamaya odaklanır. Tipik bir tek fazlı asenkron motor uygulamasında şu şekilde çalışır:

Tek Fazlı Motorda Temel Bağlantı

Standart bir tek fazlı asenkron motorda iki grup sargı bulunur: bir ana sargı ve bir yardımcı (başlatma) sargısı. CBB60 kondansatörü yardımcı sargıya seri olarak bağlanır. Bu, iki sargıdaki akım arasında bir faz kayması yaratarak motorun başlatılmasını ve çalışmasını sağlayan dönen bir manyetik alan üretir.

Tipik kablolama sırası şöyledir:

1. CBB60'ın bir terminalini motordaki yardımcı sargı terminaline bağlayın
2. CBB60'ın diğer terminalini güç kaynağının canlı (hat) terminaline bağlayın
3. Ana sargı doğrudan güç kaynağına bağlanır (canlı ve nötr)
4. Her iki sargı da nötr bağlantıyı paylaşıyor

CBB60'ın iki terminali birbiriyle değiştirilebilir olduğundan, hangi terminali sargıya ve hangisini besleme hattına bağladığınız önemli değildir. Devre davranışı her iki durumda da aynıdır.

Dört Uçlu CBB60 Kondansatörler

Bazı CBB60 kapasitörleri iki yerine dört uçla birlikte gelir. Bu onların polarize olduğu anlamına gelmez; bu sadece kapasitörün paralel (tam kapasitans için) veya seri (azaltılmış kapasitans ve daha yüksek etkili voltaj değeri için) bağlanabilen iki dahili bölüme sahip olduğu anlamına gelir. Bu konfigürasyon bazen birden fazla kapasitör değerini stoklamadan motor eşleştirmede esneklik sağlamak için kullanılır. Çoğu değiştirme senaryosunda, paralel çalışmayı ve tam nominal kapasitansı elde etmek için dört kabloyu iki çift olarak bağlayacaksınız.

Dört uçlu kapasitörlerle çalışırken daima motor üzerinde veya servis kılavuzunda yazılı olan bağlantı şemasını kontrol edin. Yapılandırma motor performansını önemli ölçüde etkileyebilir.

Kablolama Sırasında Güvenlik Önlemleri

Kutupluluk bir sorun olmasa da güvenlik kesinlikle bir sorundur. CBB60 kapasitörleriyle çalışırken şu önlemleri alın:

• Taşımadan önce kondansatörü boşaltın — güç kesildikten sonra bile CBB60 önemli bir süre boyunca tehlikeli yük taşıyabilir. Dokunmadan önce terminalleri yalıtımlı bir dirençle (yaklaşık 10 kΩ, 10 W) kısa devre yapın
• Herhangi bir motor muhafazasını veya bağlantı kutusunu açmadan önce daima kesicideki gücü kesin
• Yalıtımlı aletler kullanın ve kauçuk tabanlı ayakkabılar giyin
• Yedek kapasitörün voltaj değerinin orijinal spesifikasyonla eşleştiğini veya bu değeri aştığını doğrulayın; asla düşük voltajlı bir kapasitör takmayın
• Bağlantıları yapmadan önce kablolardaki kablo yalıtımını herhangi bir çatlak veya ısı hasarı açısından inceleyin

CBB60 Kondansatörlerin Polarize Elektrolitik Kondansatörlerle Karşılaştırılması

Yaygın bir karışıklık kaynağı, CBB60 film kapasitörleri ile elektrolitik kapasitörler arasındaki farktır. Aradaki farkı anlamak, yedek parçaları seçerken veya arızaları teşhis ederken yüksek maliyetli hataları açıkça önler.

Bu tablonun pratik bir anlamı: asla bir motor devresindeki CBB60 yerine elektrolitik kondansatör kullanmaya çalışmayın . Aynı kapasitans değerine sahip bir elektrolitik kapasitör bulsanız bile, AC frekanslarında ters polariteyi kaldıramaması, çalışmadan birkaç saniye sonra arızalanmasına neden olacaktır. Başarısızlık patlayıcı ve tehlikeli olabilir.

Bir CBB60 Kondansatörünün Arızalı Olup Olmadığı Nasıl Anlaşılır

CBB60 kapasitörleri, özellikle yüksek sıcaklıktaki ortamlarda zamanla bozulur. Bir CBB60 arızalandığında, hizmet verdiği motor genellikle açık belirtiler gösterir. Bu semptomları bilmek, motorun tamamını gereksiz yere değiştirmek yerine sorunu hızlı bir şekilde teşhis etmenizi sağlar.

Arızalı bir CBB60 Kapasitörünün Yaygın Belirtileri

• Motor uğultu yapıyor ama çalışmıyor — bu en klasik işarettir. Ana sargı enerji verir ve bir uğultu yaratır, ancak kapasitörden faz değiştiren akım olmadığında dönen alan olmaz ve motor sabit kalır
• Motor, manuel olarak döndürülürse ancak kendi kendine başlatılamazsa çalışır; kısmen bozulmuş bir kapasitör, rotor hareket ettiğinde yine de yeterli faz kayması sağlayabilir, ancak başlangıçtaki ataletin üstesinden gelmek için yeterli değildir.
• Motor normalden daha yavaş çalışıyor veya nominalden daha fazla akım çekiyor
• Normal yük koşullarında motor aşırı ısınıyor
• Kapasitör gövdesinde gözle görülür fiziksel hasar; şişkinlik, çatlama, yanık izleri veya kasadan yağ sızıntısı
• Motor gövdesinden yanık kokusu geliyor

CBB60 Kapasitörünün Multimetre ile Test Edilmesi

Kapasitans ölçüm fonksiyonuna sahip bir dijital multimetre kullanarak temel bir kontrol yapabilirsiniz. Kondansatörü güvenli bir şekilde boşalttıktan sonra, probları iki terminale bağlayın; çünkü kutup yoktur, hangi probun hangi terminale temas ettiği önemli değildir. Sayaç, gövde üzerinde yazılı olan nominal değere yakın bir kapasitans değeri göstermelidir.

Sağlıklı bir CBB60 genellikle şu aralıkta ölçüm yapar: Nominal kapasitansın ±%10'u . Örneğin, 20 µF'lik bir kapasitörün değeri 18 µF ile 22 µF arasında olmalıdır. Nominal değerin önemli ölçüde altında bir okuma (örneğin, 20 µF kapasitörde 8 µF) dielektrik malzemenin bozulduğunu ve kapasitörün değiştirilmesi gerektiğini gösterir. Sıfır veya açık devre okunması, kapasitörün tamamen arızalandığı anlamına gelir.

Bazı basit multimetrelerde yalnızca direnç ölçümü bulunur. Bu durumda, kaba bir test, ölçüm cihazını yüksek bir direnç aralığına (2 MΩ gibi) ayarlamak ve probları kapasitör terminallerine kısaca dokundurmaktır. Çalışan bir kapasitör, ölçüm cihazının dahili bataryasından şarj olurken anlık bir düşük okuma gösterecektir, ardından kapasitör şarjı tuttukça okuma sonsuza doğru yükselecektir. Sayaç sıfır okuyorsa (kısa devre) veya baştan itibaren maksimumda kalıyorsa (açık devre), kondansatör arızalıdır.

Görsel İnceleme Yeterli Olduğunda

Çoğu durumda ölçüm cihazına hiç ihtiyacınız olmaz. CBB60 kapasitör gövdesi aşağıdakilerden herhangi birini gösteriyorsa daha fazla test yapmadan hemen değiştirin:

• Silindirik kabuk herhangi bir noktada şişmiş veya şişmiş
• Plastik kasada çatlak veya yarık var
• Gövdede yanık izleri, erimiş alanlar veya kararmalar var
• Gövde üzerinde veya çevresinde gözle görülür yağlı kalıntı var (dielektrik yağın sızdığını gösterir)
• Bir veya daha fazla kablo gövdesinden ayrılmış veya giriş noktasında korozyon mevcut

Doğru Yedek CBB60 Kapasitörünün Seçilmesi

Yedek bir CBB60 kapasitör satın alırken her şeyden önce üç parametre önemlidir: kapasitans değeri, voltaj değeri ve terminal konfigürasyonu. Bunlardan herhangi birinin yanlış yapılması, motorun düşük performans göstermesine, aşırı ısınmasına veya hızla tekrar arızalanmasına neden olabilir.

Kapasitansın Tam Olarak Eşleştirilmesi

Kapasitans değeri, kapasitörün ana ve yardımcı sargılar arasında ne kadar faz kayması oluşturacağını belirler. Motor üreticisi bu değeri optimum başlatma torku ve çalışma verimliliği için hesaplamıştır. Deviating significantly from this value — by more than about 10% — will cause measurable problems:

• Çok düşük kapasitans: düşük başlangıç torku, motor yük altında çalışmayabilir, daha yüksek çalışma akımı, aşırı ısınma
• Çok yüksek kapasitans: Yardımcı sargıdan geçen aşırı akım, hem sargının hem de kapasitörün aşırı ısınması, motor ömrünün azalması

Daima orijinaliyle tam olarak aynı kapasitans derecesine sahip bir yedek parça tedarik edin. Etiketin hasar görmesi nedeniyle orijinal değer net değilse, belirtilen kapasitör değeri için motorun etiketini veya teknik belgelerini kontrol edin.

Gerilim Değeri: Eşleşin veya Aşın

Değiştirilecek parçanın voltaj değeri orijinaline eşit veya daha yüksek olmalıdır. Orijinalin değeri 250VAC ise, 250VAC veya 450VAC yedek parça kullanabilirsiniz ancak 150VAC kapasitör kullanamazsınız. Değeri düşük bir kapasitörün takılması yangın tehlikesi oluşturur ve hızlı arızaya neden olur. Daha yüksek dereceli bir kapasitör kullanmak tamamen güvenlidir ve bazen voltaj yükselmelerinin yaygın olduğu zorlu uygulamalarda faydalıdır.

Fiziksel Boyut ve Montaj

CBB60 kapasitörler, kapasitans ve voltaj değerine bağlı olarak çap ve uzunluğa sahip standart silindirik boyutlarda gelir. Daha yüksek bir kapasitans veya voltaj değeri genellikle daha büyük bir gövde anlamına gelir. Sıkı bir motor muhafazasında değiştirirken, değiştirilecek parçanın fiziksel boyutlarının mevcut alana uygun olduğundan emin olun. Kablo uzunluğu ve çapı aynı zamanda mevcut kablo bağlantılarıyla da uyumlu olmalıdır.

Kalite ve Sertifikasyon Önemlidir

CBB60 kapasitör pazarı oldukça değişken kalitede ürünler içermektedir. Standart altı kapasitörler, belirtilen değerden uzak gerçek kapasitans değerlerine, işaretlenenden daha düşük arıza voltajlarına ve önemli ölçüde daha kısa hizmet ömrüne sahip olabilir. Yedek parça satın alırken CQC (Çin Kalite Sertifikasyonu), TÜV, VDE veya UL gibi tanınmış güvenlik sertifikalarına sahip kapasitörleri arayın. Bu sertifikalar, kapasitörün bağımsız olarak test edildiğini ve belirlenmiş güvenlik ve performans standartlarını karşıladığını gösterir.

CBB60 Kondansatörlerle Çalışmak İçin Pratik İpuçları

Polarite ve değiştirmeyle ilgili temel soruların ötesinde, düzenli olarak motorlar, pompalar veya CBB60 kapasitörleri kullanan cihazlarla çalışıyorsanız bilmeye değer birkaç pratik nokta vardır.

Kritik Ekipmanlar İçin Elinizde Yedek Parça Bulundurun

Arıza süresinin önemli sorunlara yol açtığı sulama pompaları, karter pompaları veya klima üniteleri gibi ekipmanlar için doğru değerde yedek bir CBB60 kapasitörünün bulundurulması pratik bir yatırımdır. Bu kapasitörler ucuzdur (kapasitans ve dereceye bağlı olarak genellikle 2 ila 15 dolar arasındadır) ve arızalı bir kapasitör, tek fazlı motorların çalışmayı durdurmasının en yaygın nedenlerinden biridir. Doğru yedeğin rafta olması, parça teslimatı için günlerce beklemek yerine 10 dakikalık bir onarım anlamına gelir.

Sıcaklık Kondansatör Ömrünü Etkiler

Isı, CBB60 kapasitörlerin ana düşmanıdır. Çoğu, 70°C'ye kadar çalışma derecesine sahiptir; bazı yüksek özellikli modeller ise 85°C'ye kadar derecelendirilmiştir. Bir kapasitörün sürekli olarak maksimum sıcaklık derecesine yakın çalıştırılması, ömrünü önemli ölçüde kısaltır. Yetersiz havalandırılan muhafazalara veya sıcak iklimlere monte edilen motorlar için gereken minimum sıcaklıktan daha yüksek bir sıcaklığa sahip bir kapasitör kullanmayı düşünün. Motor muhafazasının etrafında yeterli havalandırmanın sağlanması da kapasitör ömrünün önemli ölçüde uzatılmasına yardımcı olur.

Nem ve Çevre Koruma

In outdoor applications or humid environments — common for irrigation pumps and pool equipment — the wire leads of a CBB60 capacitor can corrode over time if exposed to moisture. Kablolar ve motor terminalleri arasındaki bağlantılar özellikle hassastır. Bu tür ortamlarda kondansatörü değiştirirken, nem girişini önlemek için su geçirmez konektörler kullanın veya bağlantıları kendiliğinden birleşen bantla sarın. Yüksek nem koşullarında bağlantıları her sezonda en az bir kez kontrol edin.

Kondansatörü Olmayan Motoru Çalıştırmayın

Bazı teknisyenler, çalışmayan bir motorun arıza teşhisini yaparken, motor sargılarının çalışıp çalışmadığını kontrol etmek için kondansatörün bağlantısını geçici olarak keserler. Motor manuel olarak çalıştırıldığında dönebilse de, bu şekilde - kısa süreliğine bile olsa - çalıştırılması yardımcı sargı sargılarına zarar verebilir. Motora sürekli güç uygulamadan önce daima devrede doğru kapasitör bulundurun. Birkaç saniyelik kısa teşhis testleri genellikle tolere edilebilir, ancak motoru uzun süre yüksüz ve kapasitörsüz çalıştırmayın.
