CBB60'ı CBB65 ile değiştirebilir miyim?

CBB60'ı CBB65 ile Değiştirebilir miyim? Doğrudan Cevap

Kısa cevap: çoğu durumda hayır; doğrudan bir öğeyi değiştirmemelisiniz. CBB60 kapasitör Uygulamanızın özelliklerini dikkatli bir şekilde doğrulamadan CBB65 ile. Her ikisi de motor verimliliğini ve güç faktörünü iyileştirme konusunda aynı temel işlevi paylaşan birC motor çalıştırma kapasitörleri olsa da, fiziksel yapı, muhafaza tasarımı, voltaj değerleri ve amaçlanan kurulum ortamları açısından önemli ölçüde farklılık gösterirler. Bu farklılıkları anlamadan birini diğeriyle değiştirmek ekipmanın arızalanmasına, erken kapasitör arızasına ve hatta güvenlik tehlikesine yol açabilir.

Bununla birlikte, kapasitans değeri, voltaj değeri ve terminal konfigürasyonunun uyumlu olması koşuluyla, bir CBB65'in bir CBB60'ın yerine işlevsel bir ikame olarak kullanılabileceği özel senaryolar vardır. Bu makale, bu değişimi yapmadan önce bilmeniz gereken her şeyi açıklamaktadır.

CBB60 Kapasitör Nedir?

bir CBB60 kapasitör plastik bir muhafaza içine yerleştirilmiş silindirik, film tipi bir AC motor çalıştırma kapasitörüdür. Çin ulusal standardı GB/T 3667'ye uygun olarak üretilmiştir ve su pompaları, çamaşır makineleri, elektrikli aletler ve küçük kompresörler gibi uygulamalara yönelik tek fazlı endüksiyon motorlarında yaygın olarak kullanılır. "CBB" öneki bunun metalize polipropilen film kapasitör olduğunu belirtirken, "60" motorlu çalıştırma için tasarlanmış özel ürün serisini ifade eder.

CBB60'ın temel özellikleri şunları içerir:

• Plastik (tipik olarak polipropilen) dış kabuklu silindirik şekil
• Ortak kapasite aralığı: 1 µF ila 100 µF
• Hayırminal voltaj: tipik olarak 250VAC veya 450VAC
• Çalışma sıcaklığı aralığı: -40°C ila 70°C (standart)
• Tel kurşun veya kürek terminal bağlantıları
• Dış mekan veya yağa batırılmış ortamlar için özel olarak tasarlanmamıştır

CBB60, özellikle pompa motorları ve küçük ev aletlerinde dünya çapında en yaygın kullanılan motor kapasitörlerinden biridir. Plastik muhafazası onu hafif ve uygun maliyetli hale getirir, ancak aynı zamanda metal muhafazalı muadilleriyle karşılaştırıldığında neme, yağa ve yüksek ortam sıcaklıklarına karşı direncini de sınırlar.

Nedir CBB65 Kondansatör ?

bir CBB65 kapasitör aynı zamanda metalize polipropilen filmli bir AC motor çalıştırma kapasitörüdür, ancak plastik bir kabuk yerine yuvarlak bir alüminyum (metal) kutu muhafazasına sahiptir. Bu tasarım onu ​​önemli ölçüde daha sağlam ve zorlu ortamlara uygun hale getirir. CBB65, kullanılan standart kapasitör tipidir. klima kompresörleri, HVAC sistemleri ve soğutma ekipmanları — Ortam sıcaklığının, nemin ve titreşim seviyelerinin tipik ev tipi motor uygulamalarından çok daha yüksek olduğu uygulamalar.

CBB65'in temel özellikleri şunları içerir:

• Yuvarlak alüminyum metal kutu muhafazası (yağ dolu veya kuru film)
• Ortak kapasite aralığı: 5 µF ila 60 µF (tek) veya çift bölümlü konfigürasyonlar
• Hayırminal voltaj: tipik olarak 370VAC veya 440VAC
• Çalışma sıcaklığı: 85°C veya 105°C'ye kadar yüksek sıcaklık dereceli versiyonlarda
• Üstte spade (hızlı bağlantı) terminalleri
• Kapalı veya yüksek sıcaklıktaki ortamlarda sürekli çalışma için tasarlanmıştır

CBB65'in alüminyum muhafazası ayrıca plastik mahfazalı CBB60'a kıyasla daha iyi kendi kendini onarma ve ısı dağılımı sağlar. Bu, çalışma sıcaklıklarının CBB60 plastik gövdenin güvenli bir şekilde tolere edebileceği sıcaklığı rutin olarak aştığı, kapasitörün kompresör muhafazası gibi kapalı bir ünite içine monte edildiği her yerde onu tercih edilen seçenek haline getirir.

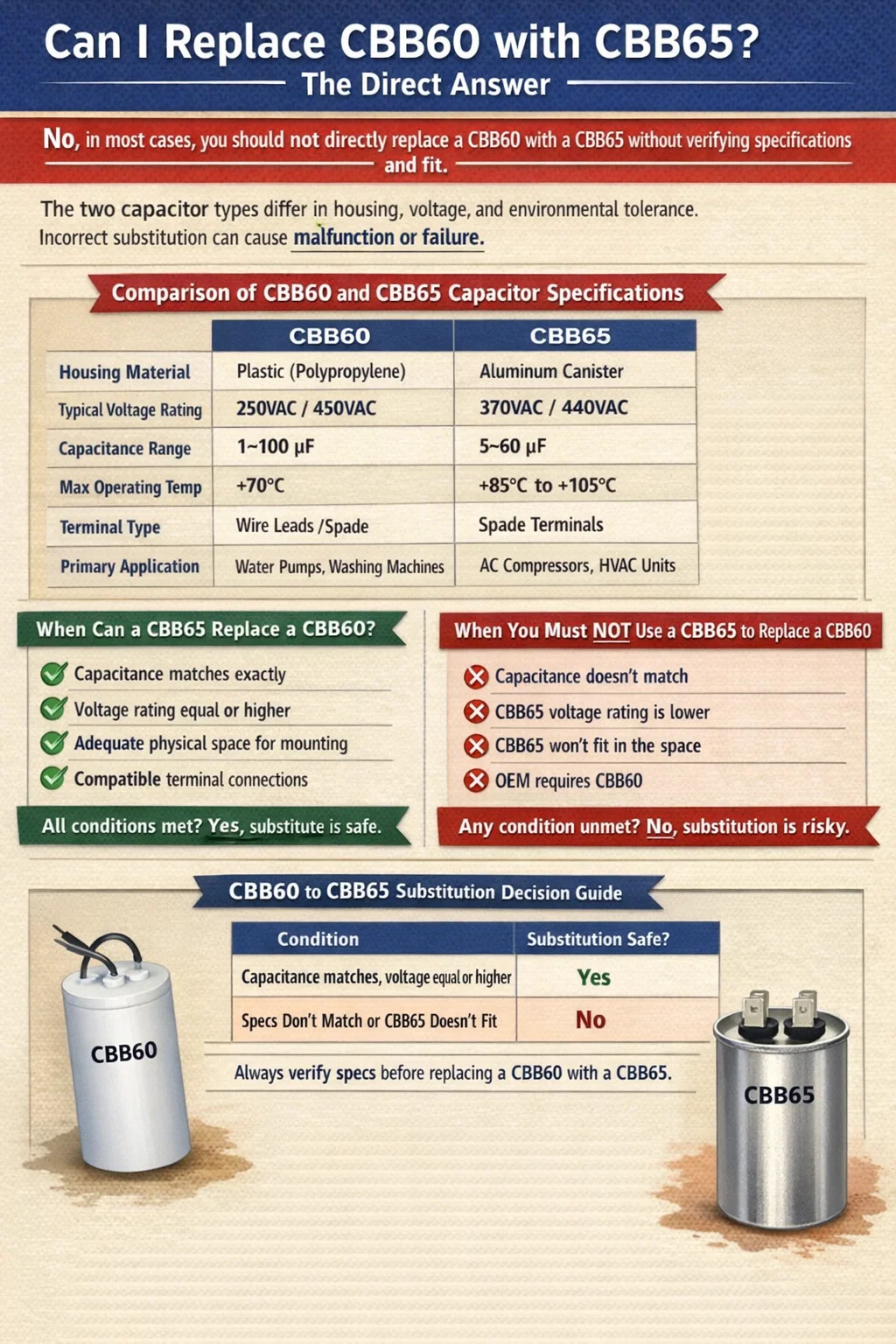

CBB60 ve CBB65: Yan Yana Teknik Özellikler Karşılaştırması

Bu iki kapasitör türü arasındaki teknik farkları anlamak, herhangi bir değişiklik yapmadan önce çok önemlidir. Aşağıdaki tabloda temel spesifikasyon farklılıkları özetlenmektedir:

CBB60 ve CBB65'in Serbestçe Değiştirilememesinin Temel Nedenleri

Farklı Konut ve Fiziksel Boyutlar

En belirgin fark fiziksel formdur. CBB60, plastikten yapılmış uzun, ince silindirik bir gövdeye sahipken CBB65, bodur, geniş bir alüminyum kutu formuna sahiptir. Bu iki şekil aynı montaj braketlerini veya muhafaza ayak izlerini paylaşmaz. CBB60'ın profili etrafında tasarlanmış bir pompa motoru muhafazasındaki bir bileşeni değiştiriyorsanız, CBB65 kutusu fiziksel olarak değişiklik yapılmadan aynı alana sığmayacaktır. Uyumsuz bir form faktörünü dar bir motor bölmesine zorlamak, mekanik gerilime ve çevredeki bileşenlerde potansiyel hasara neden olur.

Gerilim Değeri Farklılıkları Arızaya Neden Olabilir

CBB60 kapasitörler genellikle gelir 250VAC ve 450VAC versiyonları, CBB65 üniteleri ise genellikle 370VAC veya 440VAC . 220V motor devresinde 250VAC CBB60 kullanıyorsanız ve 370VAC CBB65'i değiştirmeye çalışırsanız, diğer yöne giden voltaj değeri uyumsuzluğu - 370VAC dereceli parçaya ihtiyaç duyan bir devrede daha düşük dereceli bir CBB60 kullanmak - erken dielektrik arızaya, şişkinliğe ve nihai kapasitör arızasına, bazen de şiddetli sonuçlara yol açacaktır. Kapasitörleri değiştirirken daima orijinal voltaj değerini eşleştirin veya aşmayın.

Sıcaklık Toleransı Gerçek Dünyada Bir Sorundur

bir standard CBB60 capacitor is rated to operate at a maximum of 70°C . Bu, iyi havalandırılmış bir ortamda bulunan bir pompa motoru için son derece iyidir. Bununla birlikte, CBB65'in doğal ortamı olan bir klima kompresörü içinde bir CBB60 kullanmaya çalışırsanız, kompresörün yakınındaki ortam sıcaklıkları rutin olarak 80-90°C'ye ulaşabilir veya bu sıcaklığı aşabilir. Bu koşullar altında CBB60'ın plastik muhafazası yumuşar, dahili film daha hızlı bozulabilir ve bileşenin ömrü önemli ölçüde azalır. CBB65'in alüminyum muhafazası ve daha yüksek dereceli dielektrik malzemesi, bu sürekli ısıya maruz kalmayla başa çıkmak için özel olarak tasarlanmıştır.

Terminal ve Kablolama Uyumluluğu

CBB60 kapasitörleri genellikle tabandan veya üstten çıkan çıplak veya yalıtımlı kablolar kullanan kablo uçları kullanırken, CBB65 kapasitörler evrensel olarak kutunun tepesindeki kürek (bayrak) terminallerini kullanır. Motorunuzdaki mevcut kablo demetinde CBB60 için tasarlanmış kablo konnektörleri varsa, CBB65'in spade terminallerine bağlanmak için ek konnektörler veya yeniden kablolama gerekir. Profesyonel onarım bağlamlarında bu yönetilebilir ancak hızlı bir saha değiştirme senaryosunda uyumsuz terminaller ark oluşturabilecek, aşırı ısınabilecek veya aralıklı arızalara neden olabilecek gevşek bağlantılar oluşturur.

Bir CBB65 ne zaman CBB60'ın yerini alabilir?

Yukarıda özetlenen farklılıklara rağmen, CBB65'in güvenli bir şekilde CBB60'ın yerine geçebileceği meşru koşullar vardır. Bu koşulların hepsinin aynı anda karşılanması gerekir:

• Eşleşen kapasitans değeri: CBB65'in µF değeri, değiştirilen CBB60 ile aynı olmalıdır. 20 µF çalıştırma kapasitörü için belirtilen bir motor, motor devresi yeniden tasarlanmadan 25 µF veya 15 µF ünite üzerinde güvenli bir şekilde çalışamaz.
• Eşit veya daha yüksek voltaj değeri: Orijinal CBB60 450VAC olarak derecelendirilmişse, aynı zamanda 450VAC veya daha yüksek olarak derecelendirilen bir CBB65 kullanmanız gerekir. 450VAC CBB60'ı değiştirmek için 370VAC CBB65'i kullanamazsınız.
• Fiziksel alan ve montaj konaklama yeri: CBB65 kutusunun daha geniş, daha kısa profili için motor mahfazasında yeterli alan bulunmalı ve onu düzgün bir şekilde sabitlemek için uygun braketler veya donanım mevcut olmalıdır.
• Terminal uyumluluğu veya uyarlanabilir kablolama: CBB65'i motor devresinin mevcut kablo uçlarına bağlamak için yassı konektörler veya adaptörler mevcut olmalıdır.
• bircceptable frequency rating: Her iki tip de 50/60 Hz sistemler için tasarlanmıştır. Motor frekansının kapasitörün özelliklerine uygun olduğunu doğrulayın.

Yukarıdaki beş koşulun tamamı karşılanırsa CBB65, CBB60 uygulamasıyla elektriksel olarak uyumludur. Aslında CBB65 daha sağlam bir muhafazaya ve daha yüksek termal toleransa sahip olduğundan, bir dayanıklılık açısından yükseltme — özellikle motor sıcak veya nemli bir ortamda çalışıyorsa. Bazı onarım teknisyenleri, alüminyum gövdenin çevresel yalıtımının daha iyi olması nedeniyle, dış mekan pompa kurulumlarındaki CBB60 kapasitörlerini değiştirmek için rutin olarak CBB65 ünitelerini kullanıyor.

CBB60'ı Değiştirmek İçin CBB65 Kullanmamanız Gerektiğinde

Mevcut geçici çözümler ne olursa olsun, oyuncu değişikliğinin asla denenmemesi gereken aynı derecede açık durumlar vardır:

• Gerekli kapasitans değeri CBB65'te mevcut değildir: CBB65 üniteleri tipik olarak 5 µF ile 60 µF arasında değişir. CBB60 uygulamanız 1 µF, 2 µF veya 80 µF kapasitör gerektiriyorsa piyasada bu değerlerle eşleşen bir CBB65 mevcut değildir.
• Alan kısıtlamaları fiziksel uyumu imkansız hale getiriyor: Çamaşır makinesi tamburları veya dalgıç pompa gövdeleri gibi kompakt motor muhafazalarında CBB65'in daha geniş çapına yer yoktur.
• Orijinal ekipman üreticisi, garanti veya sertifikasyon amacıyla CBB60'ı belirtir: Sertifikalı bir bileşenin belirtilmemiş türde bir bileşenle değiştirilmesi garantileri geçersiz kılabilir, güvenlik denetimlerinde başarısız olabilir veya düzenlemeye tabi sektörlerdeki ürün uyumluluk gerekliliklerini ihlal edebilir.
• Mevcut CBB65 ünitelerinin voltaj değeri gerekenden düşük: Çalıştırma kapasitörünün voltaj değerini asla düşürmeyin. Bunu yapmak erken arızayı ve olası tehlikeyi garanti eder.

Pratik Kılavuz: Değiştirmeden Önce Uyumluluk Nasıl Kontrol Edilir?

Herhangi bir CBB60 kapasitörünü CBB65 ile değiştirmeden önce aşağıdaki doğrulama adımlarını gerçekleştirin:

1. Orijinal CBB60 kapasitörünün üzerindeki etiketi okuyun. Kapasitansı (μF cinsinden), voltaj değerini (VAC), frekansı (Hz) ve varsa sıcaklık sınıfı işaretlerini not edin.
2. Kullanmayı planladığınız CBB65 ünitesini tanımlayın. Kapasitansla tam olarak eşleştiğini ve voltaj değerini karşıladığını veya aştığını doğrulayın.
3. Mevcut fiziksel alanı ölçün kaliperler kullanarak motor gövdesinde. CBB65'in çapını ve yüksekliğini mevcut boşlukla karşılaştırın.
4. Terminal tipini ve kablolamayı kontrol edin. Spade-wire adaptörlerine ihtiyacınız olup olmadığını ve bu adaptörlerin devrenin akımı ve voltajı için uygun olup olmadığını belirleyin.
5. Motorun çalışma ortamını kontrol edin. Motor 70°C ortam sıcaklığının üzerinde çalışıyorsa CBB65'in daha yüksek termal değeri aslında bir avantajdır. Temiz ve kuru bir kapalı alanda 70°C'nin altında çalışıyorsa benzer bir CBB60 değişimi tercih edilir.
6. Değiştirdikten sonra devreyi test edin. birfter installation, use a clamp meter to verify the motor draws the expected operating current. An unusual draw could indicate a capacitance mismatch affecting motor performance.

CBB60 Kondansatör Arızasını Anlamak ve Doğru Değiştirmenin Neden Önemli Olduğu

CBB60 kapasitörleri, iyi belgelenmiş birçok nedenden dolayı arızalanır ve bu arıza modlarını anlamak, doğru yedek parçayı seçmenin neden bu kadar önemli olduğunu açıklamaya yardımcı olur:

Termal Yaşlandırma

Çalışma sıcaklığındaki her 10°C'lik artış, bir film kapasitörün hizmet ömrünü kabaca yarıya indirir; bu, kapasitörün eskimesine uygulanan Arrhenius denklemi olarak bilinen köklü bir ilişkidir. Sıcak bir motor bölmesine yerleştirilmesi nedeniyle sürekli olarak 80°C'de çalışan, 70°C dereceli bir CBB60 yaklaşık olarak eskiyecektir. beklenen oranın iki katı . Bu nedenle, yüksek sıcaklıktaki bir ortamda bir CBB65'in (85°C veya 105°C olarak derecelendirilmiş) kullanılması, iki ünite aynı kapasitans ve voltaj değerlerine sahip olsa bile anlamlı derecede daha uzun hizmet ömrü sağlar.

Aşırı Gerilim Stresi

Geçici geçişlerden, şebeke dalgalanmalarından veya motor geri EMF'sinden kaynaklanan voltaj yükselmeleri, hem CBB60 hem de CBB65 kapasitörlerinin içindeki dielektrik filmi zorlar. Hayırminal voltajının %90-95'inde çalışan bir kondansatörün ömrü, %70-80'inde çalışan bir kapasitörden çok daha kısadır. Bir yedek parça seçerken, bir ünitenin seçilmesi gerçek devre voltajının %20-30 üzerinde voltaj değeri iyi bir mühendislik uygulamasıdır. Örneğin, 220V'luk bir devrede, 450VAC CBB60 veya 440VAC CBB65'in her ikisi de sağlıklı bir güvenlik marjı sağlar.

Nem Girişi

CBB60'ın plastik muhafazası zaman içinde neme karşı CBB65'in kapalı alüminyum kutusundan daha fazla geçirgendir. Dış mekan pompa kurulumlarında, havuz ekipmanlarında veya motorun neme veya sıçrayan suya maruz kaldığı herhangi bir uygulamada, CBB65'in metal muhafazası nemin neden olduğu arızalara karşı önemli ölçüde daha iyi koruma sağlar. Bu, bazı pompa onarım uzmanlarının CBB60'tan CBB65'e yükseltme yapmayı seçmelerinin meşru nedenlerinden biridir. Orijinal teknik özellikler CBB60'ı gerektirse bile, motorları dış mekanda kullanmak üzere yeniden inşa ederken.

Bu Sorunun Ortaya Çıktığı Yaygın Uygulamalar

CBB60'tan CBB65'e ikame sorusu en sık aşağıdaki onarım ve bakım senaryolarında ortaya çıkar:

Su Pompası Tamiri

CBB60 kapasitörler tek fazlı su pompası motorlarında standarttır. Pompa kapasitörleri tipik olarak 450VAC'de 8 µF ila 30 µF . Orijinal CBB60 arızalandığında, teknisyenler bazen stokta CBB65 üniteleri bulundurur ve bunları kullanıp kullanamayacaklarını merak ederler. Dış mekan pompaları için, uygun özelliklere sahip bir CBB65, daha iyi çevresel sızdırmazlık nedeniyle kabul edilebilir ve sıklıkla tercih edilen bir alternatiftir. Çok sıkı muhafazalara sahip dalgıç pompalar için fiziksel uyum, değişimi engelleyebilir.

Çamaşır Makinesi Motor Kondansatörleri

Çamaşır makineleri, tambur tahrik motorlarında genellikle CBB60 kapasitörleri kullanır. 450VAC'de 6 µF ila 12 µF aralığı . Çamaşır makinesindeki motor muhafazası kompakttır ve CBB65 form faktörü için tasarlanmamıştır. Fiziksel uyum genellikle buradaki ana engeldir ve benzer bir CBB60 değişimini daha pratik bir seçim haline getirir.

birir Conditioning and HVAC Systems

Burası gerçekten CBB65'in ana bölgesidir. Klima kompresörleri ve fan motorları neredeyse yalnızca CBB65 kapasitörlerini kullanır. Birisi bir AC ünitesindeki arızalı bir CBB65'i değiştirmek için bir CBB60 kullanıp kullanamayacağını sorarsa - asıl sorunun tam tersi - cevap çoğu koşulda kesin bir hayırdır çünkü CBB60, anlamlı bir hizmet ömrü boyunca bir kompresör ünitesinin içindeki termal ve çevresel koşullara dayanamaz.

Elektrikli El Aletleri ve Küçük Makineler

Tek fazlı asenkron motorlu bazı büyük elektrikli aletler (örneğin masa testereleri, tezgah taşlama makineleri ve toz toplayıcılar) CBB60 kapasitörlerini kullanır. Bu motorlar genellikle atölye ortamlarında orta sıcaklıklarda çalıştırılır. Orijinal CBB60 spesifikasyonu burada genellikle uygundur ve boyutların izin vermesi durumunda CBB65 ile ikame mümkündür ancak uygun şekilde derecelendirilmiş bir CBB60 değişimine göre anlamlı bir avantaj sağlamaz.

Yanlış Kapasitör Kullanırsanız Ne Olur?

Bir motor devresinde uyumsuz bir kapasitörün (yanlış kapasitans, yanlış voltaj değeri veya yanlış tip) kullanılması her zaman anında arızaya yol açmaz. Bazen motor normal şekilde çalışır ve çalışıyor gibi görünür, ancak haftalar veya aylar sonra sorunlar ortaya çıkar. Neyin yanlış gittiğini anlamak, doğru spesifikasyonun neden önemli olduğunun altını çizmeye yardımcı olur:

• Yanlış kapasitans (çok yüksek): Aşırı başlatma veya çalışma akımı nedeniyle motor aşırı ısınabilir. Sargı yalıtımı daha hızlı bozulur ve motor ömrünü kısaltır. Ölçülen çalışma akımı tipik olarak isim plakası spesifikasyonundan daha yüksek olacaktır.
• Yanlış kapasitans (çok düşük): Motor tam torku geliştiremeyebilir, düşük verimle çalışabilir, yük altında çalıştırmada zorlanabilir veya aşırı titreşim ve gürültü üretebilir.
• Düşük gerilim dereceli kapasitör: Dielektrik film, sürekli aşırı gerilim altında yavaş yavaş parçalanır. Kapasitör şişebilir, sızıntı yapabilir veya parçalanabilir; bazı durumlarda küçük bir yangına neden olabilir veya plastik muhafazadan keskin bir duman çıkabilir.
• Yanlış sıcaklık derecesi: Kapasitör daha hızlı eskir ve zamanla kapasitansını kaybeder. Etkin kapasitansı nominal değerinden aşağı doğru sürüklendikçe motor performansı, kapasitör tamamen arızalanana kadar kademeli olarak düşer.

bir failed or wrong-spec capacitor can also damage the motor windings themselves 5-20 dolarlık basit bir kapasitör değişimini 100-500 dolarlık bir motor geri sarma veya tam motor değişimine dönüştürdü. Bu nedenle kurulumdan önce spesifikasyon uyumluluğunu doğrulamak için fazladan birkaç dakika harcamak her zaman zaman ayırmaya değerdir.

Özet: CBB60 ve CBB65 Oyuncu Değişikliği Karar Kılavuzu

Sizin durumunuzda CBB60'ı CBB65 ile değiştirmenin uygun olup olmadığını belirlemek için aşağıdaki karar kılavuzunu kullanın:

Sonuç olarak: herhangi bir kapasitör değişimini bir kısayol olarak değil, spesifikasyon eşleştirme egzersizi olarak değerlendirin. CBB60 ve CBB65 örtüşen ancak farklı amaçlar için tasarlanmış farklı araçlardır. Teknik özellikleri uyumlu olduğunda ve fiziksel kurulum uyumlu olduğunda, CBB65, CBB60'ın tamamen geçerli ve bazen de üstün bir alternatifi olabilir. Spesifikasyonlar farklılaştığında veya fiziksel kısıtlamalar takası kullanışsız hale getirdiğinde, değişimi zorlamak, düzeltilmesi doğru orijinal parçayı bulmaktan çok daha pahalı olan problemler yaratacaktır.
