CBB60 kapasitör nedir?

CBB60 Kapasitörünün Doğrudan Tanımı

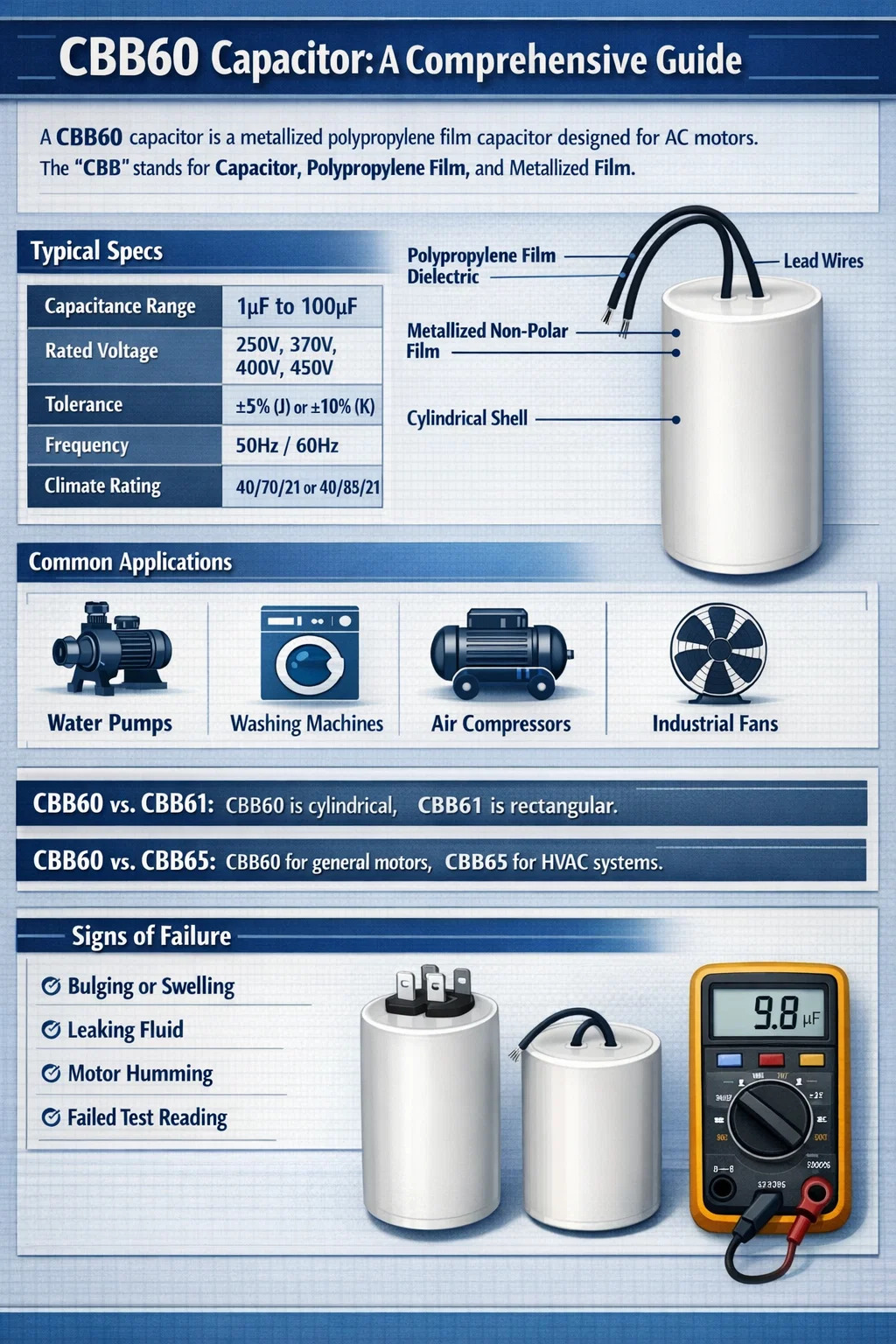

bir CBB60 kapasitör öncelikle AC motor uygulamaları için tasarlanmış özel bir metalize polipropilen film kapasitör türüdür. "CBB" tanımı, malzeme bileşimini ifade eder: "C" kapasitör için, "B" polipropilen film dielektrik için ve ikinci "B" polar olmayan metalize film için kullanılır. Bu kapasitörler resmi olarak çalıştırma kapasitörleri olarak sınıflandırılır; yani motor çalışırken torku korumak ve verimliliği artırmak için devrede kalırlar.

Silindirik bir plastik veya alüminyum kabuk içinde inşa edilen CBB60, kendi kendini iyileştirme özellikleri ve yüksek yalıtım direnci ile karakterize edilir. En yaygın olarak çamaşır makineleri, su pompaları ve hava kompresörleri gibi ev aletlerinde bulunur ve genellikle 250V AC ile 450V AC arasındaki voltajları kullanır.

Teknik Özellikler ve Yapım

CBB60, doğrudan bir polipropilen filmin yüzeyine vakumla biriktirilen ince bir metal tabakası (genellikle alüminyum veya çinko) kullanır. Bu tasarım, kapasitörün "kendi kendini iyileştirmesine" izin verir; bu, voltaj yükselmesi nedeniyle bir dielektrik arıza meydana gelirse, ince metalize tabakanın arıza noktası etrafında buharlaşarak arızayı izole etmesini ve kapasitörün çalışmaya devam etmesine izin vermesi anlamına gelir.

Temel Performans Parametreleri

Bir AC motorun uzun ömürlü olmasını sağlamak için CBB60'ın belirli endüstriyel standartları karşılaması gerekir. Aşağıda standart bir CBB60 ünitesinde bulunan tipik teknik veri noktaları verilmiştir:

CBB60 Kondansatörlerin Ortak Uygulamaları

CBB60 kapasitörünün birincil amacı, tek fazlı AC motorlara yardımcı olmaktır. Bu sistemlerde, tek bir güç fazı, bir motoru başlatmak veya sorunsuz bir şekilde çalıştırmak için gerekli olan dönen manyetik alanı oluşturamaz. Kapasitör, yardımcı sargıda ikinci bir fazı simüle ederek bir faz kayması yaratır.

Aşağıdaki ekipmanlarda kullanılan CBB60 kapasitörlerini bulacaksınız:

• Su Pompaları: Sabit torku korumak için derin kuyu pompaları ve bahçe sulama sistemleri için gereklidir.
• Çamaşır Makineleri: Tambur veya karıştırıcının çift yönlü dönüşünü kolaylaştırmak için kullanılır.
• birir Compressors: Helps the motor overcome the back-pressure of compressed air during start-up.
• Endüstriyel Fanlar: Büyük egzoz ve havalandırma motorlarının stabil çalışmasını sağlar.

CBB60'ı Diğer Kapasitörlerden Ayırmak

Ekipman arızasını önlemek için bakım personelinin CBB60'ı CBB61 veya CBB65 gibi diğer yaygın tiplerden ayırması hayati önem taşır.

CBB60 ve CBB61

Her ikisi de polipropilen kapasitörler olsa da CBB61 tipik olarak dikdörtgen şeklindedir ve tavan vantilatörleri gibi daha küçük yükler için kullanılır. CBB60 silindiriktir ve pompalar gibi daha büyük cihazların yüksek akım taleplerini karşılar.

CBB60 ve CBB65

CBB65 genellikle oval veya yuvarlak bir alüminyum muhafaza içine yerleştirilmiştir ve özellikle klima (HVAC) sistemleri için tasarlanmıştır. CBB60 kapasitörleri daha çok yönlüdür ve daha geniş bir yelpazedeki genel amaçlı motorlu ev aletlerinde kullanılır.

Güvenlik ve Bakım Göstergeleri

Zamanla, bir CBB60 kondansatörü ısı ve elektrik stresi nedeniyle bozulacaktır. Arızalı bir ünitenin erken tespit edilmesi, değiştirilmesi kondansatörün kendisinden önemli ölçüde daha pahalı olan motor sargılarının hasar görmesini önleyebilir.

Başarısızlığın bu yapıcı işaretlerine dikkat edin:

1. Fiziksel Şişme: CBB60'ın silindirik üst kısmı yuvarlak veya şişmiş görünüyorsa, arıza nedeniyle iç basınç artmıştır.
2. Sıvı Sızıntısı: Birçok CBB60 "kuru" (reçine dolu) iken bazıları yağ içerir. Herhangi bir sıvı sızıntısı, contanın bozulduğunun bir işaretidir.
3. Motor Uğultu: Motor vınlıyor ancak dönmüyorsa, CBB60 muhtemelen kapasitans (μF) değerini kaybetmiştir ve artık gerekli faz kaymasını sağlayamıyordur.
4. Test: Sağlıklı bir CBB60, bir multimetre ile test edildiğinde nominal mikrofarad (μF) değerinin ±%5'i dahilinde okuma yapmalıdır.
