C65R ve CBB65 Kapasitör Özelliklerini ve Uygulamalarını Anlamak

Doğrudan Genel Bakış ve İşlevsel Sonuç

c65r kapasitör ve daha geniş cbb65 kapasitör ailesi, modern elektrik mühendisliğinde hayati bileşenler olarak hizmet eder ve öncelikle yüksek talepli alternatif akım (AC) uygulamaları için motor çalıştırma kapasitörleri olarak görev yapar. Yapısal olarak bu bileşenler, tek fazlı asenkron motorların ısıtma, havalandırma, iklimlendirme (HVAC) ve endüstriyel pompalama sistemlerinde sorunsuz çalışmasını sağlamak için gereken sürekli faz kaymasını sağlar. Doğrudan operasyonel sonuç, standart bir model ile ağır hizmet tipi bir C65R varyasyonu arasındaki seçimin tamamen gerekli mikrofarad (μF) kapasitans toleransına, 450V AC'ye kadar voltaj tepe noktalarına ve aşırı ortam sıcaklıklarına bağlı olduğudur. Doğru şekilde eşleşen bir çalışma kapasitörünün seçilmesi, motorun aşırı ısınmasını önler, enerji tüketimini azaltır ve desteklediği kompresör veya fan motorunun çalışma ömrünü uzatır.

CBB65 ve C65R Kondansatörlerin Teknik İsimlendirmesinin Çözümü

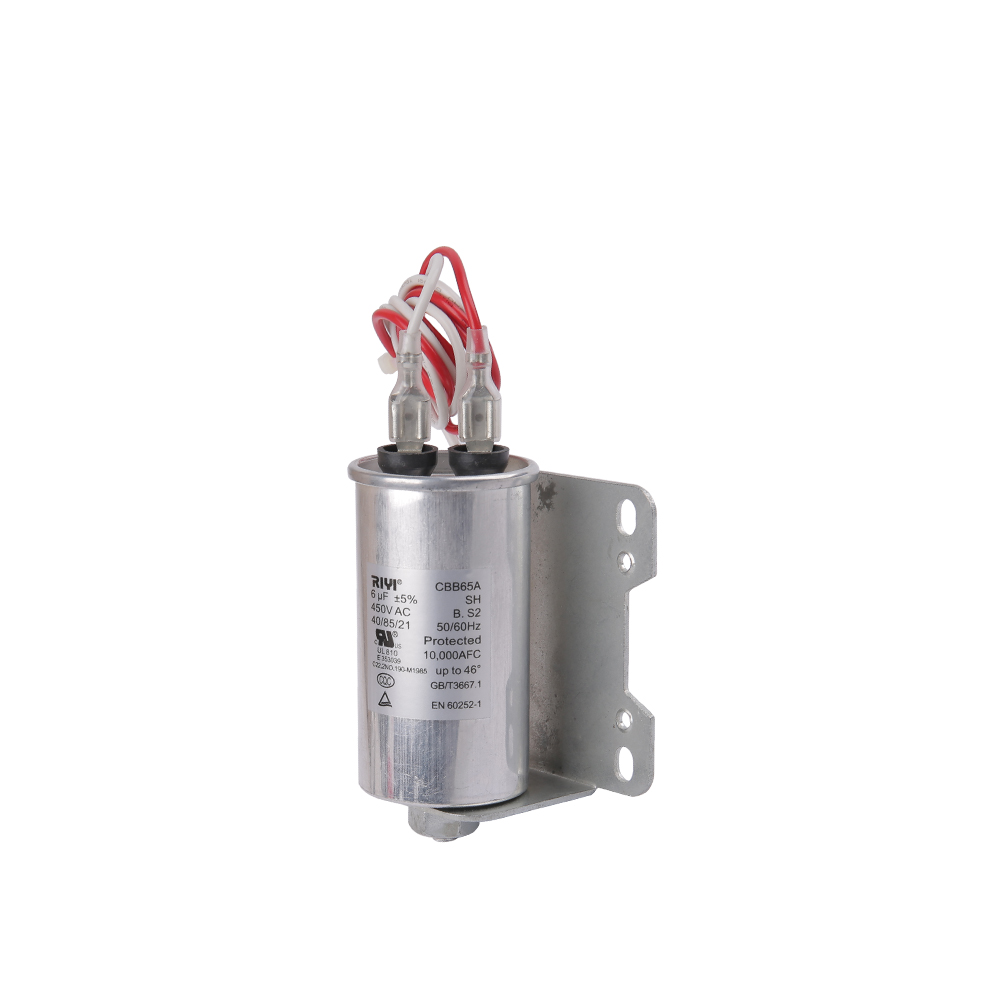

Bu bileşenlerin tanımını anlamak, endüstriyel adlandırma kurallarının yıkılmasını gerektirir. CBB65 terimi, belirli bir metalize polipropilen film kapasitör tipini temsil eder. Uluslararası kodlama standartlarında C harfi kapasitör anlamına gelir, ilk B harfi polipropilen dielektrik malzemeyi, ikinci B ise film tabakası tasarımını kullandığını belirtir. Sayısal sonek 65, yüksek voltajlı, yağla doldurulmuş, patlamaya karşı güvenlik yapıları için endüstri standardı bir göstergedir.

designation c65r kapasitör genellikle yüksek güvenilirlikli uygulamalar için optimize edilmiş, sıklıkla birinci sınıf konut kondenser ünitelerine entegre edilen belirli üretici ürün gruplarına veya güçlendirilmiş tasarımlara işaret eder. "R" sıklıkla yuvarlak bir fiziksel geometriyi veya sıkı operasyonel ortamlar için özel olarak tasarlanmış gelişmiş ağır hizmet tipi inşaat metriklerini vurgular. Bu kapasitörler, elektrik enerjisini verimli bir şekilde depolamak ve serbest bırakmak için bir polipropilen film tabanı üzerine vakumla biriktirilmiş son derece ince bir alüminyum veya çinko-alüminyum alaşımı tabakası kullanır.

Temel Teknik Özellikler ve Performans Matrisi

Bir cbb65 kapasitörünü veya özel bir C65R eşdeğerini değerlendirirken mühendisler, sistem uyumluluğunu sağlamak için belirli elektrik parametrelerini değerlendirir. Birincil derecelendirmeler nominal kapasitans, voltaj kapasitesi, frekans uyumluluğu ve sıcaklık toleransı eşiklerini içerir.

Tablo 1: Standart polimer ve sağlam C65R serisi cihazlar arasındaki teknik özellik karşılaştırmaları.
Parametre Metrik	Standart CBB65 Aralığı	Üstün C65R Performansı
Nominal Gerilim (VAC)	370V - 440V AC	450V AC'ye kadar
Kapasitans Aralığı (μF)	15 µF ila 80 µF	100 µF'a kadar İkili ve Tek değerler
Kapasitans Toleransı	artı veya eksi yüzde 5	artı veya eksi yüzde 5 stable
Sıcaklık Sınıfı	-40 derece ila 70 derece C	-40 derece ila 85 derece C
Dağılım Faktörü	50Hz'de 0,002'den az	0,0015'ten az geliştirilmiş

Çift Çalıştırmalı Uygulamalar ve Tek Değerli Sistem Çerçeveleri

Tipik klima kondansatör sistemlerinde, elektrik kontrol kutusu içindeki alan oldukça sınırlıdır. Bu sınırlama, yaygın olarak bulunan çift çalıştırmalı tasarımların geliştirilmesine yol açtı. cbb65 kapasitör seçenekler. Tek değerli bir ünitede iki terminal bulunur ve özel fırın üfleyici veya endüstriyel egzoz fanı gibi tek bir motoru destekler.

Bunun tersine, çift çalıştırmalı bir konfigürasyon, ortak bir dahili nötr yolu paylaşan tek bir metal kutunun içinde iki farklı kapasitör barındırır. Bu tasarım, açıkça etiketlenmiş üç üst terminalle kolayca tanınır:

HERM Terminali: Bu, doğrudan hermetik kompresör motor sargısına bağlanır ve tipik olarak 35 µF ila 60 µF arasında değişen gerekli yüksek kapasitanslı faz kaymasını sağlar.
FAN Terminali: Bu, doğrudan dış mekan kondenser fan motoru sargısına yönlendirilir ve genellikle 3 µF ile 10 µF arasında daha düşük bir kapasitans değeri gerektirir.
COM Terminali: common terminal serves as the return leg connecting directly to the incoming main power line contactor.

HVAC Mükemmellik Eğitimi Kılavuzu tarafından yayınlanan saha verilerine göre, modern konut split sistem klimalarının yüzde sekseninden fazlası, yerden tasarruf etmek ve üretim montajı sırasında bileşen sayısını azaltmak için çift çalışmalı bir konfigürasyon kullanıyor.

Dahili Kendi Kendini İyileştirme Mekanizması ve Yapısal Güvenlik Özellikleri

Self-Healing Phenomenon

Modernin temel yapısal faydalarından biri c65r kapasitör doğuştan gelen kendi kendini iyileştirme yeteneğidir. Aşırı çalışma ısısı nedeniyle lokal bir voltaj yükselmesi veya dielektrik arıza meydana geldiğinde, bir dakikalık elektrik arkı ultra ince polipropilen film katmanını delmektedir. Metalize kaplama inanılmaz derecede ince olduğundan mikro ark tarafından üretilen ısı, delinme noktasını çevreleyen metalik filmi anında buharlaştırır. Bu buharlaşma kısa devreyi ortadan kaldırarak cihazın toplam mikrofarad çıkışında ihmal edilebilir bir kayıpla kesintisiz çalışmaya devam etmesine olanak tanır.

Basınca Duyarlı Kesici Koruması

Ciddi dahili arızalar yağın ayrışmasından dolayı gaz oluşumuna yol açtığında, entegre bir güvenlik mekanizması sistemi korur. Bu kapasitörler dahili basınca duyarlı kesiciye sahiptir. Dikişsiz alüminyum mahfazanın içinde basınç oluştukça üst kapak hafifçe dışarı doğru genişler. Bu fiziksel genleşme, doğrudan terminallere bağlanan dahili bağlantı kablolarını kopararak, dış muhafazanın kırılmasından veya hassas elektrik kontrollerine yağ sızmasından önce arızalı bileşeni tamamen izole eder.

Adım Adım Tanı Testi ve Multimetre Doğrulaması

Bir dış HVAC ünitesi devreye girmediğinde ve kompresörden belirgin bir uğultu sesi gelmesine neden olduğunda, teknisyenlerin fiziksel ve elektriksel bir teşhis yapması gerekir. Bu süreç, bileşenin operasyonel bütünlüğünü doğrulamak için hassas bir yürütme gerektirir.

Aşama 1: Güvenli İzolasyon ve Görsel Denetim

Teknisyenler herhangi bir dahili bileşene dokunmadan önce ana servis gücü çekme döngüsünün bağlantısını kesmelidir. Terminal kombinasyonlarında depolanan elektrik yükünü güvenli bir şekilde boşaltmak için bir direnç kullanırlar. Bunu fiziksel bir inceleme takip eder: Üst kapak bombeli veya şişmiş görünüyorsa, dahili basınç kesici devreye girmiştir ve derhal değiştirilmesi gerekmektedir. Terminal contalarının etrafındaki yağ sızıntısı da yapısal arızayı doğrular.

Aşama 2: Mikrofarad Ölçümü ve Değerlendirmesi

technician detaches the wiring harness and switches a digital multimeter to the capacitance setting (denoted by the microfarad symbol). The testing procedure follows a strict path:

Bir probu COM terminaline ve ikinci ucu doğrudan HERM terminaline yerleştirin. Okumayı doğrudan nominal etiket değeriyle karşılaştırın.
Alt fan devresi değerini bağımsız olarak doğrulamak için ikinci ucu FAN terminaline taşıyın.
45 artı 5 µF dereceli bir ünite HERM devresinde 42,75 µF'nin altını okursa motorda kayma kaybı yaşanacak ve değiştirilmesi gerekecek.

Uygun Yedek Bileşenin Seçilmesi

Arızalı bir ürün için aynı veya yükseltilmiş bir yedek parça tedarik ederken c65r kapasitör , özel uyumluluk yönergeleri ekipmanın hasar görmesini önler. Bir teknisyenin çalışma voltajı değerini arttırabilmesi ancak asla düşürmemesi bir endüstri kuralıdır. Örneğin, 440V dereceli bir model, 370V dereceli bir modelin yerini güvenli bir şekilde alabilir çünkü daha kalın dielektrik katmanı daha yüksek elektrik stresini karşılar. Bununla birlikte, 370V'luk bir modeli 440V'luk bir devreye takmak hızlı dielektrik bozulmaya ve erken arızaya neden olur.

Tersine, mikrofarad değerlerinin ekipman tasarım spesifikasyonlarına tam olarak uyması gerekir. 45 µF'lik bir motor için tasarlanmış bir devreye 55 µF'lik bir ünite gibi yanlış boyutta bir kapasitör takılması, faz açısını çok ileri kaydırır. Bu, yardımcı sargılardaki toplam akım çekişini artırarak, zamanla motor sargı yalıtımının bozulmasına neden olur.
