AC kapasitör multimetre ile nasıl test edilir? | iyi ve kötü kapasitör canlı testi

Bir klimadaki AC kapasitörünün iyi mi yoksa kötü mü olduğunu belirlemek, profesyonel elektronik mühendisliği bilgisi gerektirmez. "Kapasitans testi" fonksiyonuna sahip bir multimetreniz olduğu sürece bu adımları takip edebilir ve kendiniz yarı uzman olabilirsiniz.

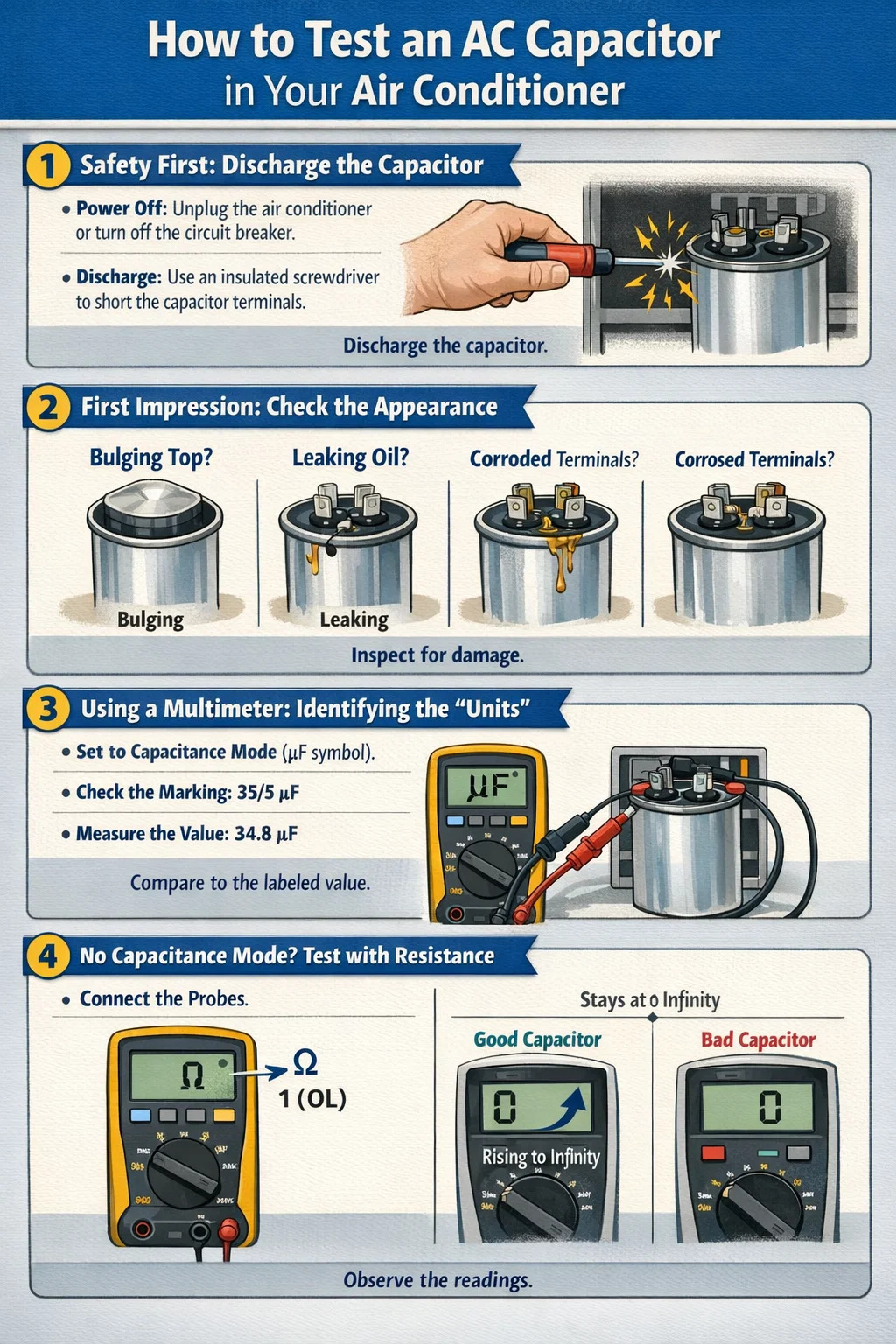

1. Önce Güvenlik: Kondansatörü Deşarj Edin

Bu adım, teste başlamadan önce en önemli adımdır. AC kapasitör bir bataryaya benzer; Güç kapatıldıktan sonra bile üzerinde yüksek voltaj bulunabilir ve ona doğrudan dokunulması ciddi elektrik çarpmasına neden olabilir.
Gücü Kapatma: Klimanın fişini çekin veya devre kesiciyi kapatın.
Deşarj: İyi yalıtılmış sapa sahip bir tornavida bulun ve metal şaftı kullanarak kapasitörün iki (veya üç) terminaline aynı anda dokunmak için kullanın. Bir "patlama" sesi duyarsanız veya küçük bir kıvılcım görürseniz, bu, kalan şarjın boşaldığı anlamına gelir.

2. İlk İzlenim: Görünümü Kontrol Edin

Bazıları hatalı AC kapasitörler bir aletle test edilmeye bile gerek yok; sadece onlara bakarak şunu anlayabilirsiniz:
Şişkinlik: Kapasitörün üst kısmı düz olmalıdır. Fermente ekmek gibi şişkin ise mutlaka bozuktur.
Yağ Sızıntısı: Alttan veya üstten yağlı sıvı sızıyorsa, iç hasara işaret eder.
Korozyon: Ciddi derecede korozyona uğramış terminaller aynı zamanda zayıf temasa da yol açabilir.

3. Multimetre Kullanmak: "Birimleri" Tanımlamak

Multimetreyi kapasitans ölçüm aralığına ayarlayın (genellikle –|(– sembolüyle işaretlenir veya nF/μF olarak etiketlenir).
İşaretleri kontrol edin: Her AC kapasitörün kapasitans değeri yan tarafında yazılı olacaktır. Örneğin, "35/5 μF" bunun çift kapasitör olduğu anlamına gelir; büyük olanı 35 ve küçük olanı 5'tir.
Gerçek değeri ölçün: Multimetre problarını ilgili terminallere yerleştirin (örneğin, kompresör bölümünü ölçmek için "C" ve "HERM", fan bölümünü ölçmek için "C" ve "FAN").
Karşılaştırma: Ölçülen değer, işaretlenen değerden önemli ölçüde farklıysa (örneğin, 35 olarak işaretlenmiş ancak ölçüm yalnızca 10 ise veya hiç okuma yoksa), bu, kapasitörün "zayıf" olduğu ve değiştirilmesi gerektiği anlamına gelir.

4. Kapasitans aralığı yoksa ne olur? "Kalp atışını dinlemek" için direnç aralığını kullanın

Multimetrenizin özel bir kapasitans ölçüm fonksiyonu yoksa, kabaca değerlendirmek için direnç aralığını (Ω) kullanabilirsiniz:
Dinamik gözlem: Probları bağlayın ve ekrandaki sayıları gözlemleyin. İyi bir kapasitör, hızla artan ve sonunda sonsuzluğu (veya "1"/"OL") görüntüleyen küçük bir sayı gösterecektir.
Prensip: Bunun nedeni multimetredeki pilin kapasitörü şarj etmesidir. Sayı değişmeden kalırsa veya her zaman 0 görünüyorsa, AC kondansatörü kesinlikle arızalıdır.

5. İyi ve kötü kapasitörlerin ortak belirtileri
