CBB60 kapasitörünü nasıl bağlarsınız?

Doğrudan Cevap: Nasıl CBB60 Kondansatör Bağlanır

Bir CBB60 kapasitör, ana güç hattına seri değil, motorun yardımcı (çalıştırma) sargısı boyunca paralel olarak bağlanır. İki terminali polarize değildir, dolayısıyla endişelenecek olumlu veya olumsuz bir taraf yoktur. Bir terminal motorun yardımcı sargı ucuna gider, diğeri ise hat voltajı terminaline (ana sargıyı besleyen aynı nokta) bağlanır. Bu, motorun tork üretmesi ve verimli çalışması için ihtiyaç duyduğu faz kaymasını yaratır.

En yaygın senaryoda (harici kapasitör kutulu tek fazlı bir pompa motoru) gelen canlı kablo ve motorun yardımcı kablosunun her ikisi de CBB60'a bağlanır, nötr ise doğrudan motorun ortak terminaline bağlanır. Motor, kapasitörden geçen akımın besleme voltajını kabaca 90 derece ilerletmesi nedeniyle çalışır ve tek fazlı bir kaynağın tek başına oluşturamayacağı dönen manyetik alan üretir.

Herhangi bir kabloya dokunmadan önce devre kesiciyi kapatın, bir multimetre ile motor terminallerinde voltajın sıfır olduğunu doğrulayın ve kondansatörü 20.000 ohm'luk bir dirençle boşaltın. 450VAC değerinde şarj edilmiş bir CBB60, güç kesildikten sonra saatlerce öldürücü voltajı tutabilir.

CBB60 Kondansatörü Devrede Neden Var?

Tek fazlı AC motorlar kendi kendine çalışamaz. Tek fazlı bir kaynak, yönü saniyede 100 veya 120 kez değiştiren (50 Hz veya 60 Hz şebeke frekansına bağlı olarak) ancak doğal dönüşü olmayan titreşimli bir manyetik alan üretir. Rotorun dönmesini sağlamak için motorun hem uzayda hem de zamanda yer değiştirmiş iki manyetik alana ihtiyacı vardır; bu da iki fazlı gücü etkili bir şekilde simüle eder.

CBB60 çalıştırma kapasitörü zaman değişimini sağlar. Bir kapasitörden geçen akım, voltajın yaklaşık 90 derece ilerisinde olduğundan, yardımcı sargıdaki akım, ana sargıdaki akımla aynı fazda değildir. Bu iki dengeleme akımı, birlikte bir dönme etkisi yaratan, rotoru harekete geçiren ve çalışma boyunca sürdüren, uzaysal olarak ayrılmış iki manyetik alan oluşturur.

Motor nominal hızın kabaca %75'ine ulaştığında devreden bir santrifüj anahtarla kapatılan başlatma kapasitörünün aksine, CBB60 çalışma sırasında sürekli olarak bağlı kalır. Elektrolitik kimya yerine metalize polipropilen film yapısını kullanmasının nedeni budur: sürekli AC voltajını bozulmadan tolere etmesi gerekir. Pompa motorlarının aralığı için ortak CBB60 değerleri 6 µF ila 100 µF 250 VAC veya 450 VAC voltaj değerlerine sahip.

Başlamadan Önce Toplanacak Araçlar ve Malzemeler

Başlamadan önce doğru ekipmanın elinizde olması, işin ortasında güvenli olmayan kısayollara yol açan doğaçlamaları önler.

• AC voltajı ve kapasitans (μF) ölçüm fonksiyonlarına sahip dijital multimetre
• Deşarj direnci: 5W veya daha yüksek olarak derecelendirilmiş 20.000 ohm (20 kΩ) , yalıtımlı kablolarla
• Yalıtımlı tornavidalar (düz başlı ve Phillips)
• Tel sıyırıcı ve mandallı sıkma aleti
• CBB60 terminallerine uyacak şekilde boyutlandırılmış spade konnektörler (tipik olarak 6,3 mm dişi spade)
• Elektrik bandı veya yapışkan ısıyla daralan boru
• Pens ampermetre (kurulum sonrası akım doğrulaması için)
• Motorun bağlantı şeması — isim plakası etiketinde, terminal kapağının içinde veya motor belgelerinde yazılıdır
• Kauçuk tabanlı ayakkabılar ve voltaj dereceli yalıtımlı eldivenler
• Paylaşılan veya ticari bir ortamda çalışıyorsa devre kesici için kilitleme/etiketleme cihazı

Herhangi bir şeyi çıkarmadan önce mevcut kabloları en az iki açıdan fotoğraflayın. Kalabalık bağlantı kutularında veya harici kapasitör muhafazalarında bu fotoğraf, kabloları bellekten yeniden yapılandırmaya çalışmaktan çok daha değerlidir.

Pompa Motoru İçin Adım Adım Bağlantı Prosedürü

Bu prosedür en yaygın CBB60 kurulumunu kapsar: harici kapasitör mahfazalı veya kapasitör doğrudan motorun terminal kutusunun içinde bulunan tek fazlı bir su pompası veya havuz pompası motoru. Aynı mantık hava kompresörleri, çamaşır makineleri ve HVAC fan motorları için de geçerlidir.

Adım 1 – Gücü Kesin ve Sıfır Gerilimi Onaylayın

Motoru besleyen devre kesiciyi kapatın. Varsa bir kilitleme cihazı uygulayın. Multimetreyi AC voltajına ayarlayın ve motorun giriş terminallerini araştırın. Okuma olmalı 0 V Devam etmeden önce. Kapalı konumda olan bir anahtara veya zamanlayıcıya güvenmeyin; doğrudan ölçüm cihazıyla doğrulayın.

Adım 2 — Mevcut Kondansatörü Deşarj Edin

Deşarj direncini yalıtımlı gövdesinden tutun. Kapasitör terminallerinin her birine aynı anda bir kabloya dokunun ve en az 5 saniye basılı tutun. Ardından multimetreyi DC voltajına ayarlayarak terminalleri araştırın; herhangi bir kabloyu çıkarmadan veya terminallere doğrudan dokunmadan önce okumanın 0 V'ta veya yakınında olduğunu doğrulayın.

Adım 3 – Mevcut Kablolamayı Belgeleyin

Net fotoğraflar çekin. Kablo renkleri belirsizse veya birden fazla kablo aynı terminali paylaşıyorsa, herhangi bir şeyi çıkarmadan önce her kabloya küçük maskeleme bandı etiketleri uygulayın. Her kapasitör terminaline hangi kabloların bağlandığını ve bu kabloların diğer uçlarının devrede nereye gittiğini not edin.

Adım 4 — Eski Kondansatörü Çıkarın

Kürek konnektörlerini kapasitör terminallerinden çekin. Aşınmışsa ve çıkarılmaya direniyorsa, konnektör gövdesini tutmak için yalıtımlı pense kullanın; kıvrımı kırabileceğinden asla telin kendisinden çekmeyin. Montaj braketini sökün veya klipslerini açın ve eski kapasitörü çıkarın. Bir kenara koyun; terminallerini birbirine kısa devre yaptırmayın veya metal bir alet kutusuna gevşek bir şekilde koymayın.

Adım 5 — Motor Terminallerini Tanımlayın

Motorun terminal bloğunu bulun ve etiketleri kablo bağlantı şemasıyla eşleştirin. Üç telli bir motor için (en yaygın konfigürasyon), terminaller şunlardır:

• Ortak (C): Ana ve yardımcı sargılar arasında ortak bağlantı; nötre bağlanır
• Ana (M veya R): Ana sargının serbest ucu; hat voltajına bağlanır
• Başlat/Çalıştır (S): Yardımcı sargının serbest ucu; CBB60'ın bir terminaline bağlanır

Terminal etiketleri eksik veya okunamıyorsa bunları direnç ölçümüyle tanımlayın. Üç tel çiftinin tümü arasındaki direnci ölçün. Çifti ile en yüksek direnç M – S'dir (her iki sargı da seri olarak). En düşük dirence sahip çift C–M'dir (yalnız ana sargı, daha ağır tel). Ara direnç C–S'dir (yalnız yardımcı sargı). En düşük iki okumanın ortak teli C'dir.

Adım 6 — CBB60 Bağlantılarını Yapın

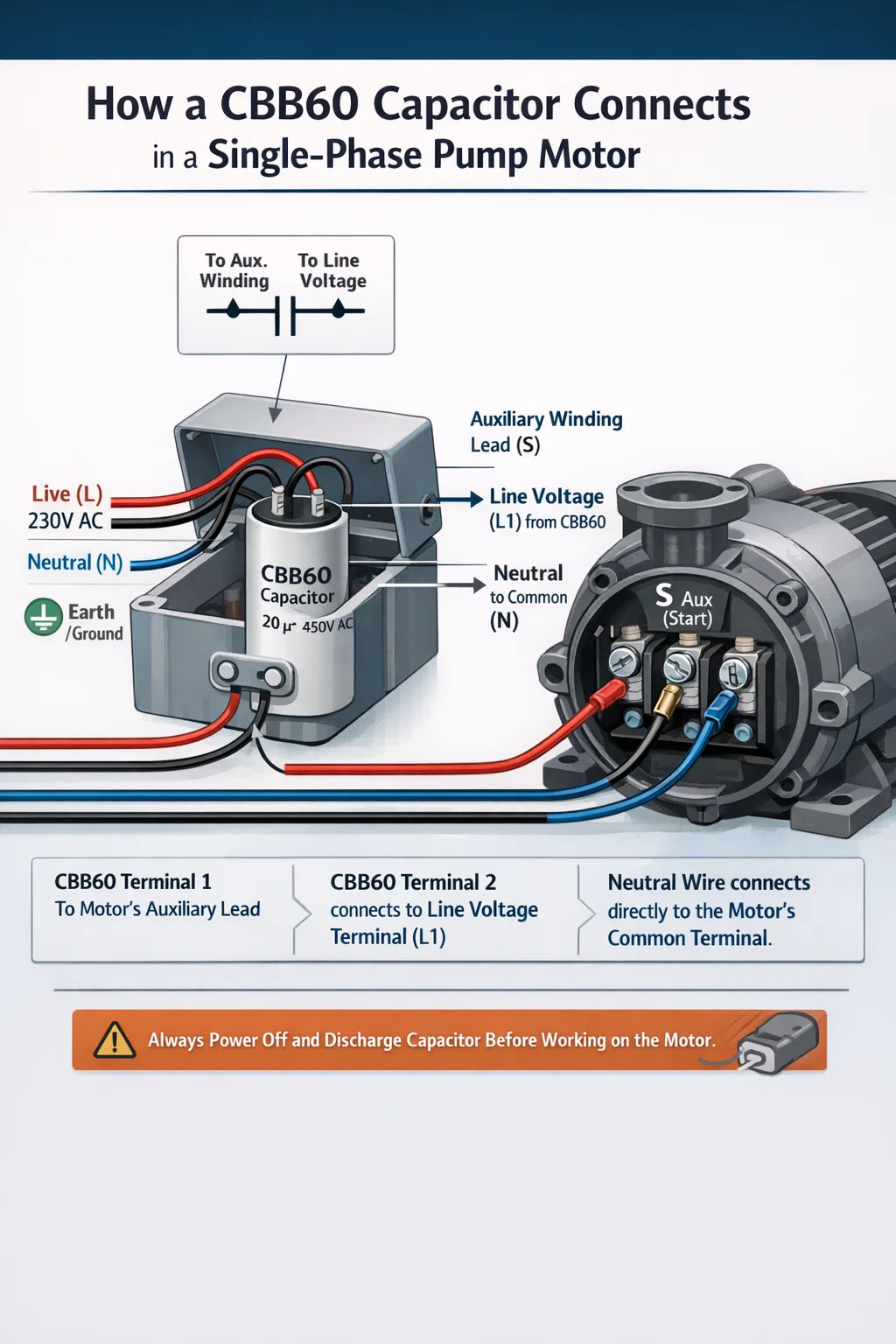

Kapasitörle çalışan tek fazlı motor için standart bağlantı:

• CBB60 Terminal 1 → Motorun yardımcı sargı terminali (S veya Z1)
• CBB60 Terminal 2 → Hat gerilim terminali (L1, ana sargıyı besleyen terminalin aynısı)
• Nötr (N) → Motorun Ortak (C) terminali kapasitör aracılığıyla değil doğrudan

Eskileri aşınmış veya deforme olmuşsa, yeni kürek konektörlerini tel uçlarına kıvırın. Her bir spade konnektörünü, bir tıklama sesi veya sert bir dirençle yerine oturana kadar kapasitör terminaline tamamen itin. Hafif parmak basıncıyla çıkarılabilen bir konektör düzgün şekilde oturmamıştır.

Adım 7 — Kondansatörü Güvenli Bir Şekilde Monte Edin

Serbestçe titreşmemesi için CBB60'ı braketine veya kayışına sabitleyin. Desteklenmeyen bir kapasitöre iletilen motor titreşimi zamanla dahili kablo bağlantılarını yorar ve sonunda açık devre arızasına neden olur. Kapasitör gövdesinin herhangi bir sıcak motor yüzeyine, keskin metal kenarlara veya fan kanatları veya kayış tahrikleri gibi hareketli parçalara temas etmediğinden emin olun.

Adım 8 — Gücü Geri Yükleyin ve Çalışmayı Test Edin

Terminal kapağını değiştirin veya kapasitör muhafazasını kapatın. Kesiciye gücü geri yükleyin ve motorun çalışmasını gözlemleyin. Hiçbir tereddüt, uğultu veya tekrarlanan denemeler olmadan 1 ila 3 saniye içinde tam hıza ulaşmalıdır. Bir pompa için su akışı hemen başlamalıdır. Motor dönmeden vınlıyorsa gücü derhal kesin; bu, kilitli rotor akımı çekiyordur (tipik olarak normal çalışma akımının 5 ila 7 katı) ve 20 ila 30 saniye içinde aşırı ısınacak ve sargılara zarar verecektir.

CBB60'ın Harici Kapasitör Muhafazasına Kablolanması

Pek çok tek fazlı pompa motoru (özellikle yüzey pompaları, çevresel pompalar ve dalgıç pompa kontrol kutuları) CBB60'ı motorun kendi terminal kutusu yerine ayrı bir plastik veya metal muhafazaya monte eder. Bu düzenleme kapasitörün değiştirilmesini kolaylaştırır ve bileşeni motor ısısından korur.

Harici muhafazada tipik olarak dört terminal veya iki çift kablo giriş noktası bulunur. İçerideki kablolar şu düzenlemeyi takip eder:

• Şebeke gerilimi (L) muhafazaya girer ve bir CBB60 terminaline bağlanır ve aynı zamanda motorun ana sargı kablosundan da geçer
• Motorun yardımcı sargı kablosu muhafaza içindeki diğer CBB60 terminaline bağlanır
• Şebeke nötr (N), kondansatöre dokunmadan doğrudan motorun ortak terminaline geçer
• Toprak/toprak motor çerçevesine bağlanır ve kapasitör devresiyle etkileşime girmez

Muhafaza, komple bir grup olarak satılan mühürlü veya yarı sızdırmaz bir ünite olduğunda, içindeki CBB60'ın kablolaması önceden yapılır ve kurulumu yapan kişi yalnızca ana besleme kablolarını ve motor uçan kablolarını kutunun harici terminallerine bağlar. Bu durumda verilecek tek karar, kutunun içine takılan yedek CBB60'ın orijinal spesifikasyona tam olarak uymasını sağlamaktır.

Bazı harici kutularda belirli bir fiziksel kapasitör boyutu ve terminal aralığı bulunur. Yenisini sipariş etmeden önce orijinal ünitenin boyutlarını (yükseklik, çap (yuvarlak muhafazalar için) ve terminal aralığı) ölçün. Elektrik değerleri doğru ancak fiziksel boyutları yanlış olan bir CBB60, kablolar aynı olsa bile montaj braketine uymayabilir.

Farklı Motor Tiplerinde CBB60 Bağlantı Yapılandırmaları

Terminal etiketleri ve fiziksel düzenleme, motor üreticileri ve uygulamalar arasında farklılık gösterir ancak temeldeki devre ilişkisi her zaman aynıdır: CBB60, yardımcı sargı yolunu paralel olarak köprüler. Aşağıdaki tablo en yaygın yapılandırmaları göstermektedir.

Doğru Terminalleri Bulmak için Motor Bağlantı Şemasını Okumak

Motor bağlantı şeması tahminleri tamamen ortadan kaldırır. Motor mahfazasına, terminal kutusu kapağının içine yapıştırılmış bir etikete veya ayrı bir veri sayfasına basılmıştır. Sembolleri öğrendikten sonra ihtiyacınız olan iki bilgiyi (yardımcı sargı uçlarının nerede olduğu ve hangi terminalin hat voltajını taşıdığı) çıkarmayı öğrenmek bir dakikadan az sürer.

Motor Diyagramlarındaki Kondansatör Sembolü

CBB60, eşit boyutta (polarize olmayan AC tipi) iki paralel dikey çizgi olarak gösterilmiştir. Sembolün bir satırı yardımcı sargı bobini sembolüne bağlanır; diğer hat hat voltaj yoluna bağlanır. Diyagramdaki bu iki bağlantı noktasını motordaki fiziksel terminal etiketlerine kadar takip edin; bunlar sizin iki CBB60 bağlantı noktanızdır.

Bölgelere Göre Terminal Etiket Sistemleri

• IEC / Avrupa: Ana sargı terminalleri U1, U2; yardımcı sargı terminalleri Z1, Z2. CBB60, Z1 ve Z2 (veya bazı yapılandırmalarda Z1'den U1'e) üzerinden bağlanır
• Kuzey Amerika: T1, T2, T3 etiketli veya Ortak, Çalıştır, Başlat olarak adlandırılan terminaller. CBB60 Çalıştırma ve Başlatma (veya Başlatma ve hat voltajı) arasına bağlanır
• Çin pompa motorları (çoğu CBB60 uygulaması): Etiketli terminaller yerine renk kodlu kablolar. Siyah = ana sargı, Kırmızı = yardımcı sargı, Sarı-Yeşil = toprak. CBB60 kırmızı kablo ile siyah kablo (hat tarafı) arasına bağlanır

Direnç Ölçümü Kullanarak Diyagramsız Terminalleri Bulma

Şeması bulunmayan üç kablolu bir motorda, üç kablo kombinasyonunun tümü arasındaki direnci ölçmek için multimetreyi ohm modunda kullanın:

• Üç okumayı da kaydedin: A–B, A–C, B–C
• En yüksek direnç çifti Ana-Başlat'tır (her iki sargı da seri olarak). Örnek: 23 Ω
• En düşük direnç çifti Ortak-Ana'dır (yalnızca ana sargı, daha kalın tel). Örnek: 8 Ω
• Ortadaki direnç çifti Ortak-Başlangıçtır (yalnızca yardımcı sargı, daha ince tel). Örnek: 15 Ω
• Hem en düşük hem de orta okumalarda görünen tel Ortaktır (C)
• CBB60, Başlat (S) ile hat terminali arasına bağlanır (Ana besleme noktasıyla aynı kablo)

Bu yöntem, etiketine, yaşına veya üretim ülkesine bakılmaksızın herhangi bir standart kapasitörle çalışan tek fazlı motorda güvenilir şekilde çalışır.

Kritik Kablolama Hataları ve Sonuçları

Aşağıdaki hataların her biri öngörülebilir ve teşhis edilebilir bir sonuç üretir. Bunları önceden bilmek, yeniden çalışmayı önler, motoru korur ve güvenlik tehlikelerini önler.

CBB60'ı Güç Hattına Seri Bağlama

Kapasitörün yardımcı sargı yerine ana besleme ile motor girişi arasına yerleştirilmesi, motorun kapasitörün empedansından çekebileceği akımı sınırlar. 50 Hz'de, 25 µF'lik bir kapasitörün empedansı kabaca 127 ohm'dur; bu, 230 V'de akımı 1,8 A'nın altına sınırlar. Tipik bir 750 W pompa motorunun çalışması için 3 ila 4 A gerekir. Motor anlamlı bir yük altında çalışmayacak veya duracaktır ve kapasitör, tasarım parametrelerinin dışında akım stresi yaşayacaktır.

Yanlış Kapasitans Değerinin Kullanılması

Motor tasarımcıları her sargı konfigürasyonu için gereken kapasitansı tam olarak hesaplar. Bir CBB60 Nominal kapasitansın %20 altında Başlatma torkunu önemli ölçüde azaltır ve motorun belirtilenden daha sıcak çalışmasına neden olur. Nominal değerin %20 üzerindeki bir kapasitör, yardımcı sargıda aşırı akım oluşmasına, aşırı ısınmasına ve sargı yalıtımının normalden daha hızlı bozulmasına neden olur. µF değerini her zaman tam olarak eşleştirin veya motor isim plakası spesifikasyonunun ±%5'i dahilinde kalın.

Düşük Anma Gerilimi

230 V'luk bir sistemdeki 250 VAC dereceli bir CBB60, nominal beslemenin üzerinde yalnızca %9'luk bir voltaj marjına sahiptir. ±%10'luk şebeke voltajı dalgalanmaları çoğu ülkede standarttır. Yüksek voltaj olayı sırasında kapasitör 253 V'u görebilir; bu değer zaten değerinin üzerindedir. Bir yükleme yapın 450 VAC dereceli CBB60 Hem normal voltaj değişimine hem de geçici ani yükselmelere karşı yeterli marjı sağlamak için herhangi bir 230 V uygulamasında.

Gevşek Maça Konektörü Fit

CBB60 terminaline tam olarak oturmayan bir spade konnektör, bağlantı noktasında temas direncine neden olur. Yük akımı altında bu direnç, temas yüzeylerini oksitleyen ısı üretir ve yıkıcı bir döngüde direnci daha da artırır. Nihai sonuç ya aralıklı motor başlatma davranışı ya da yanmış bir konnektördür. Her küreğin oturması için elle sıkı bir baskı yapılması gerekir ve bir alet olmadan hafif bir çekişle çıkarılmamalıdır.

Kapasitör Deşarjının Atlanması

450 VAC değerindeki bir CBB60, güç bağlantısı kesildikten sonra bu voltaja yaklaşan bir şarjı saatlerce tutabilir. 400 V'ye şarj edilmiş 40 µF'lik bir kapasitörde depolanan enerji 3,2 joule'dür; bu, göğüsle temas halinde ciddi bir yanığa veya kalp krizine neden olmaya yeterlidir. Önce dirençle boşaltma prosedürünü tamamlamadan ve multimetreyle 0 V'yi doğrulamadan asla kapasitör terminallerine dokunmayın, bunların birbirleriyle temas etmesine izin vermeyin veya aletlerin bunları köprülemesine izin vermeyin.

Çalıştırma Sonrası CBB60 Bağlantısının Doğru Olduğunu Doğrulama

Gücü geri getirdikten sonra yapılan üç hızlı kontrol, kurulumun elektriksel olarak doğru olduğunu ve motorun spesifikasyon dahilinde çalıştığını doğrular.

Kontrol 1 — Motor Çalıştırmayı Temizleyin

Motor, duyulabilir bir uğultu, tereddüt veya gıcırtı olmadan, 1 ila 3 saniye içinde durmadan tam hıza çıkmalıdır. Şaftın dönmediği bir uğultu, motorun kilitlendiği anlamına gelir; sargının hasar görmesini önlemek için gücü 5 saniye içinde kesin ve kabloları yeniden kontrol edin.

Kontrol 2 — Etiket Değeri İçerisinde Çalışan Akım

Ampermetreyi canlı kablonun etrafına kelepçeleyin ve yük altında 2 ila 3 dakika çalıştıktan sonra çalışma akımını ölçün. Okuma, motor isim plakasındaki tam yük amperajında ​​(FLA) veya altında olmalıdır. Normal yük koşulları altında FLA etiketindeki %10'un üzerinde bir okuma, çalışmaya devam etmeden önce araştırılması gereken bir kapasitans uyumsuzluğuna veya kablolama hatasına işaret eder.

Kontrol 3 — Çalışırken CBB60 Terminallerindeki Gerilim

Motor çalışırken, AC voltajına ayarlanmış multimetreyi kullanarak iki CBB60 terminalindeki AC voltajını dikkatlice ölçün. Doğru şekilde kablolanmış kapasitörle çalışan bir motorda bu voltaj tipik olarak Besleme voltajının 1,1 ila 1,5 katı — 230 V'luk bir besleme için kapasitör terminallerinde 250 ila 340 V arasında bir değer okunmasını bekleyin. Bu normaldir: kapasitör ile motor sargı endüktansı arasındaki rezonans etkileşiminden kaynaklanır. Besleme voltajına tam olarak eşit veya daha düşük bir okuma, kapasitörün devrede olmadığını veya yanlış kablolandığını gösterebilir.

Herhangi Bir Bağlantı Yapmadan Önce Doğru CBB60 Değişiminin Seçilmesi

Bir CBB60'ın doğru şekilde bağlanması basittir. Yanlış CBB60'ın doğru şekilde bağlanması yine de arızalı veya düşük performans gösteren bir motora neden olur. Kurulumdan önce bu parametreleri yedek ünitede doğrulayın.

Herhangi bir 230 V pompa veya kompresör uygulaması için pratik öneri, doğru kapasitansta derecelendirilmiş bir CBB60'tır. 450 VAC voltaj değeri ve 85°C veya daha yüksek sıcaklık değeri . Bu kombinasyon, özellikle motor muhafazası çevresindeki ortam sıcaklıklarının sıklıkla 40°C'yi aştığı dış mekan veya yüksek iş döngüsü kurulumları için, ortak 250 VAC / 70°C spesifikasyonunun sağlayamadığı voltaj marjını ve termal boşluk payını sağlar.
