Su Pompası için CBB60 Kondansatör: Seçim ve Değiştirme Kılavuzu

Evet - bir CBB60 kapasitör sadece su pompalarıyla uyumlu değildir; onlar için özel olarak tasarlanmıştır. Bu çalıştırma kapasitörü, konut kuyu sistemlerinde, havuz pompalarında, sulama ekipmanlarında ve jet pompalarında bulunan tek fazlı AC su pompası motorları için standart seçimdir. Çalışan bir CBB60 olmadan bu motorların çoğu, verimli dönüşü başlatmak veya sürdürmek için gereken faz kaymasını oluşturamaz. Pompanız uğultu yapıyor ancak çalışmıyorsa, ısınıyorsa, devre kesiciler atıyorsa veya varışta tamamen ölmüşse, arızalı bir CBB60 çalıştırma kondansatörü test edilecek ve değiştirilecek ilk bileşenlerden biridir.

Nedir CBB60 Kondansatör ve Pompalar İçin Neden Önemlidir?

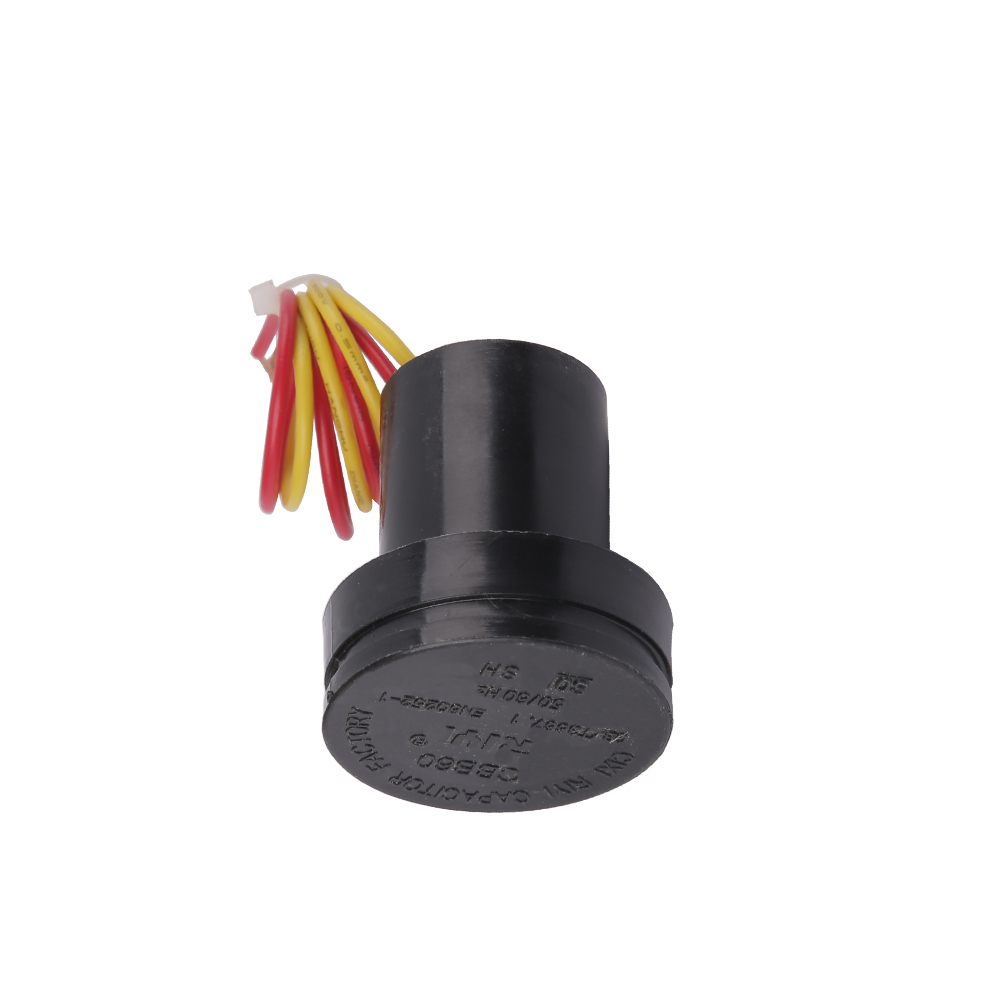

CBB60 kapasitör, AC motor çalışması için derecelendirilmiş, silindirik plastik bir muhafaza içine yerleştirilmiş metalize bir polipropilen film kapasitördür. "CBB60" tanımı Çin ulusal standardı (GB/T 3667) sınıflandırma sistemini takip eder; burada "C" kapasitör anlamına gelir, ikinci "B" polipropilen film dielektrik anlamına gelir, üçüncü "B" metalize yapıyı belirtir ve "60" AC motor kapasitörleri için seri standardını ifade eder.

Çoğu ev tipi su pompasının kullandığı tek fazlı endüksiyon motorunda statorun yalnızca bir ana sargısı vardır. Bu, dönen değil, titreşen bir manyetik alan yaratır. Faz kayması olmadan rotor hangi yöne döneceğini belirleyemez ve sıfır başlangıç ​​torkuna sahiptir. CBB60 çalıştırma kapasitörü yardımcı (başlatma) sargısına seri olarak bağlanır ve iki sargı arasında gerekli 90 derecelik elektriksel faz farkını oluşturur. Bu faz farkı, rotorun belirli bir yönde dönmesine ve yük altında düzgün çalışmasını sürdürmesine neden olan dönen bir manyetik alan üretir.

Başlatma kapasitörlerinin (elektrolitik olan ve başlatma sırasında yalnızca kısa süre devreye giren) aksine, CBB60 çalışma sırasında sürekli olarak enerjili kalır. Bu, tam nominal gerilime ve AC dalgalanma akımına uzun süreler boyunca (bazen saatlerce veya günlerce) bozulmadan dayanması gerektiği anlamına gelir. Polipropilen film dielektrik özelliği bunu mümkün kılar; daha düşük dağılım faktörü, daha yüksek yalıtım direnci ve çok daha üstün termal kararlılık elektrolitik alternatiflerle karşılaştırıldığında.

Eşleştirmeniz Gereken Temel Elektriksel Özellikler

Su pompası motoru için yanlış kondansatörün seçilmesi sadece verimsiz olmakla kalmaz, aynı zamanda motor sargılarının yanmasına veya kondansatörün felaketle sonuçlanabilecek şekilde arızalanmasına neden olabilir. İşte en önemli özellikler:

Kapasitans Değeri (μF)

Bu en kritik spesifikasyondur. Su pompası uygulamalarında kullanılan ortak değerler 6μF ila 100μF En sık karşılaşılan değerler 8μF, 10μF, 12μF, 16μF, 20μF, 25μF, 30μF ve 40μF’dir. Doğru değer motor üreticisi tarafından sargı empedansı, kutup sayısı ve nominal akıma göre belirlenir. Her zaman orijinal değeri tam olarak eşleştirin; belirtilenden %20 daha yüksek veya daha düşük bir kapasitör kullanmak aşırı ısınmaya, torkun azalmasına veya salınım hızına neden olabilir.

Kaliteli CBB60 üniteleri için tolerans genellikle ±%5'tir. Hassas motor uygulamalarında ±%10 veya daha yüksek tolerans talep eden kapasitörlerden kaçının.

Gerilim Değeri (VAC)

Su pompaları için standart CBB60 kapasitörler 250VAC veya 450VAC . 120V tek fazlı sistemler için minimum 250VAC değeridir ancak marj için 450VAC tercih edilir. 220V–240V sistemler için yalnızca 450VAC dereceli üniteler kullanın. Geçici olarak bile olsa asla daha düşük voltajlı bir kondansatörü değiştirmeyin; dielektrik milisaniyeler içinde delinerek kısa devreye neden olabilir.

Frekans (Hz)

Çoğu CBB60 kapasitörleri 50Hz veya 60Hz veya her ikisi için derecelendirilmiştir. Kuzey Amerika pompaları 60Hz'de çalışır; Avrupa, Asya ve Afrika'nın çoğu 50Hz'de çalışmaktadır. 60Hz'lik bir sistemde 50Hz'lik bir kapasitör kullanmak, reaktans biraz azaldığı için genellikle kabul edilebilir, ancak her zaman veri sayfasını doğrulayın.

Çalışma Sıcaklığı Aralığı

Standart CBB60 kapasitörler şu şekilde derecelendirilmiştir: -25°C ila 70°C . Pompanız bir sıcak pompa evinde, bir kazanın yakınında veya sıcak bir iklimde çalışıyorsa, 85°C ve hatta 105°C'ye kadar genişletilmiş aralıklı üniteler arayın. Nominal sıcaklığın üzerindeki termal bozulma, erken kapasitör arızasının önde gelen nedenlerinden biridir.

CBB60 Çalıştırma Kondansatörünüzün Arızalı Olup Olmadığı Nasıl Anlaşılır

Su pompası motorlarında kondansatör arızası sıklıkla yavaş yavaş gelişir ancak bazı durumlarda ani ve tam da olabilir. Semptomların erken tanınması pahalı motor hasarlarını önleyebilir.

Belirti 1 — Motor Vızıldadı Ama Başlamıyor

Bu, kapasitör arızasının klasik işaretidir. Motora enerji verildiğini ve hafif bir uğultu çıkardığını duyuyorsunuz ancak şaft dönmüyor. Pompa milini manuel olarak döndürürseniz (önce güç KAPALI iken), motor yakalanır ve çalışır; bu da sargıların sağlam olduğunu ancak başlatma torkunun olmadığını gösterir. Bunun nedeni, artık gerekli faz kaymasını üretemeyen açık devre veya ciddi şekilde bozulmuş CBB60'tır.

Belirti 2 — Motor Yavaş Çalışıyor veya Yük Altında Zorlanıyor

Önemli ölçüde kapasitans kaybetmiş (örneğin 25 µF'den 18 µF'ye düşmüş) bir kapasitör, motorun yüksüz koşullar altında çalışmasına izin verebilir ancak su basıncı uygulandığında zorlanır veya durur. Bu genellikle yavaş rampa süresi, düzensiz çalışma veya pompanın basınç altında kesilmesi olarak kendini gösterir.

Belirti 3 – Motorun Aşırı Isınması

Kapasitans nominal değerinden saptığında ana ve yardımcı sargılar arasındaki akım dengesi bozulur. Motor bunu telafi etmek için aşırı akım çeker ve bu da ısı üretir. Arızalı veya bozulmuş bir CBB60 ile çalışan bir motor, normal çalışma seviyelerinin 30–50°C üzerindeki sıcaklıklara ulaşabilir izolasyonun bozulmasını ve yatak aşınmasını hızlandırır.

Belirti 4 — Görünür Fiziksel Hasar

Kapasitör gövdesini doğrudan inceleyin. Yaygın başarısızlık belirtileri şunlardır:

• Şişkin veya çatlak plastik kasa
• Terminallerin etrafında yanık izleri veya erime
• Tabandan sızan yağ veya kalıntı (dahili dielektrik bozulmayı gösterir)
• Aşınmış veya gevşek terminal bağlantıları

Bu görsel ipuçlarından herhangi biri, ölçülen değerlerden bağımsız olarak derhal değiştirilmeyi garanti eder.

Belirti 5 — Motor Çalıştırıldığında Kesici Alarmları

Kısa devre yapmış bir CBB60 kondansatörü, motor sargı devresinde neredeyse tamamen kısa devre oluşturarak kesiciyi anında çalıştıran veya sigortayı attıran büyük bir ani akıma neden olur. Pompanız her başlama girişiminde sürekli olarak devre korumasını tetikliyorsa, kısa devre yapmış bir kapasitör suçlular listesinde üst sıralarda yer alır.

CBB60 Kapasitörünün Multimetre ile Test Edilmesi

Değiştirmeye para harcamadan önce kapasitörün gerçekten arızalı olduğunu doğrulayın. İşte doğru şekilde nasıl test edileceği.

Önce Güvenlik — Kondansatörü Deşarj Edin

Deşarj etmeden önce asla kapasitör terminallerine dokunmayın. 450VAC değerindeki bir CBB60 kapasitör, ciddi bir şoka neden olabilecek bir yükü tutabilir. Güvenli bir şekilde deşarj olmak için: Güç bağlantısı tamamen kesildiğinde, terminaller arasında 5-10 saniye boyunca köprülenmiş 10kΩ–20kΩ (en az 5W değerinde) bir direnç kullanın. Alternatif olarak, terminalleri kısa süreliğine köprülemek için yalıtımlı bir tornavida kullanın; küçük bir kıvılcım göreceksiniz; bu normaldir ve deşarjı doğrular.

Kapasitans Modunu Kullanma

Dijital multimetrenizi kapasitans moduna ayarlayın (genellikle iki paralel çizgiye benzeyen bir sembolle işaretlenir). Kondansatörü devreden ayırın ve her bir terminaldeki problara dokunun. Sağlıklı bir CBB60, etiketli kapasitansının ±%5–10'u dahilinde okuma yapmalıdır. Örneğin, 25μF'lik bir kapasitör 22,5μF ile 27,5μF arasında okuma yapmalıdır. Bunun önemli ölçüde altındaki bir okuma (örneğin 25 µF kapasitörde 15 µF) önemli bir bozulmaya işaret eder. Sıfır veya OL (aşırı yük) okuması açık devre arızasını gösterir.

Direnç Modunu Temel Kontrol Olarak Kullanmak

Multimetrenizde kapasitans fonksiyonu yoksa yüksek aralıkta (200kΩ veya daha yüksek) direnç (Ω) moduna geçin. Probları terminallere dokundurun. İyi bir kapasitör, ölçüm cihazının pilinden şarj olurken sıfıra yakın bir seviyeden birkaç yüz kiloohm'a kadar yükselen direnç gösterecektir; bu şarj davranışı, kapasitörün kısa devre yapmadığını veya açık olmadığını doğrular. Sıfırda kalan (kısa devreli) veya herhangi bir şarj davranışı olmaksızın (açık) anında OL'ye atlayan bir okuma, arızayı gösterir. Bu yöntem kapasitans değerini doğrulamaz, yalnızca temel işlevselliği doğrular.

Su Pompası Kondansatörleri için Adım Adım Değiştirme Süreci

CBB60 çalıştırma kapasitörünün değiştirilmesi, kendi başınıza yapabileceğiniz en basit su pompası onarımlarından biridir. İşlemin tamamı genellikle 30 dakikadan az sürer.

1. Gücü kesin — Pompayı besleyen devre kesiciyi kapatın ve bir voltaj test cihazıyla doğrulayın. Yalnızca bir anahtara güvenmeyin.
2. Kapasitörün yerini bulun — Çoğu su pompasında CBB60 kapasitör, motor gövdesi üzerinde genellikle metal bir kayış veya klipsle sabitlenen küçük bir muhafaza içinde bulunur. Ortaya çıkarmak için kapağı çıkarın.
3. Kablolamanın fotoğrafını çekin — Herhangi bir şeyin bağlantısını kesmeden önce terminal bağlantılarının net bir fotoğrafını çekin. Pompalar için CBB60 kapasitörleri genellikle iki veya üç terminale sahiptir. Çoğu kutupsal değildir (terminaller değiştirilebilir), ancak bağlantıyı kesmeden önce onaylamak karışıklığı önler.
4. Kondansatörü boşaltın — Yukarıda açıklandığı gibi, depolanan şarjı çıkarmak için bir deşarj direnci kullanın veya terminalleri dikkatli bir şekilde köprüleyin.
5. Eski kapasitörü çıkarın — Kabloları ayırın (hangi kablonun hangi terminale gittiğini not edin veya fotoğrafını çekin), montaj kayışını gevşetin ve eski üniteyi çıkarın.
6. Yeni CBB60'ı yükleyin — Yedek parçayı aynı yönde takın, montaj kayışını sıkın ve kabloları fotoğrafınıza göre yeniden bağlayın. Polar olmayan iki terminalli birimler için kablo sırası elektriksel olarak önemli değildir.
7. Pompayı test edin — Gücü geri yükleyin ve pompanın düzgün başlatılıp çalıştırılmadığını, normal çalışma akımını (varsa pens ampermetreyle ölçün) ve aşırı ısınma veya olağandışı gürültü olup olmadığını gözlemleyin.

Fiziksel Boyut ve Montaj Hususları

CBB60 kapasitörleri standart silindirik boyutlarda gelir. Yaygın çaplar 35 mm, 40 mm ve 50 mm'dir ve yükseklikler 60 mm'den 115 mm'ye kadar değişir. Daha yüksek kapasitans değerleri daha büyük kasaları kaplar. Değiştirme siparişi verirken, fiziksel boyutların pompanızdaki montaj braketine uygun olduğunu doğrulayın. Doğru elektrik değerlerine sahip ancak 10 mm fazla yüksek bir kapasitör orijinal muhafazaya sığmayacaktır , bu nedenle her zaman her iki spesifikasyon grubunu da kontrol edin.

Motor Uygulamaları için CBB60 Kondansatör ve Diğer Kondansatör Tipleri

Tüm motor kapasitörleri aynı değildir. Farklılıkları anlamak, CBB60'ın sürekli çalışan su pompası işletimi için neden doğru ve tek uygun seçim olduğunu açıklamaktadır.

CBB65 ve CBB61, CBB60 ile aynı film yapısını paylaşır ancak kasa tasarımı ve tipik uygulama açısından farklılık gösterir. CBB65, kompresör ortamlarında daha iyi ısı dağıtımı için alüminyum kutu kullanır; CBB61 düzdür ve fan kanadı motorları için tasarlanmıştır. Kapasitans ve voltaj değerleri eşleşirse CBB65'in CBB60 ile değiştirilmesi elektriksel olarak mümkündür ancak fiziksel form faktörü uymayabilir. Çalıştırma kapasitörü olarak asla CD60 başlatma kapasitörünü kullanmayın; elektrolitik dielektrik aşırı ısınacak ve sürekli çalışmadan birkaç dakika sonra arızalanacaktır.

Pompalarda Erken CBB60 Kondansatör Arızasına Neden Olan Faktörler

Kapasitörlerin neden zamanından önce arızalandığını anlamak, servis ömrünü uzatmanıza ve tekrarlanan değiştirmeleri önlemenize yardımcı olur.

Gerilim Dalgalanmaları ve Hat Geçişleri

Yıldırım çarpmaları, şebeke anahtarlama olayları ve motor geri EMF'sindeki ani artışlar, kapasitör dielektrikini, kararlı durum derecesini çok aşan voltaj tepe noktalarına maruz bırakabilir. Nominal voltajın iki katındaki tek bir geçici akım, kısmi dielektrik bozulmaya neden olabilir ve kapasitansı kalıcı olarak azaltır. Sık fırtınaların olduğu veya şebeke gücünün dengesiz olduğu bölgelerde, pompanın yukarı akışındaki motor yüklerine uygun bir aşırı gerilim koruyucusunun takılması pratik bir koruyucu önlemdir.

Nominal Sıcaklığın Üzerinde Çalışma

Nominal çalışma sıcaklığının üzerindeki her 10°C'lik artış, kapasitörün beklenen hizmet ömrünü kabaca yarıya indirir; bu, kapasitörün eskimesine yönelik Arrhenius kuralı olarak bilinen köklü bir prensiptir. Yaz aylarında sıcaklığı 80°C'ye ulaşan bir pompa odasına yerleştirilen 70°C dereceli standart bir CBB60, beklenenden iki kat daha hızlı eskiyecektir. Sıcak ortamlardaki kurulumlar için daima 85°C veya daha yüksek dereceli kapasitörleri seçin.

Sık Start-Stop Bisikleti

Küçük boyutlu veya su dolu basınç tanklarına sahip sistemlerde basınç anahtarlarıyla kontrol edilen su pompaları, saatte onlarca kez açılıp kapanabilir. Her başlatma olayı, kapasitörü geçici bir ani akıma maruz bırakır. Her ne kadar CBB60 kapasitörleri bunun için tasarlanmış olsa da, saatte 20-30 defadan fazla döngü yapan sistemler Dielektrik üzerine anormal stres yerleştirin. Pompanız kısa devre yapıyorsa, basınç tankının sabitlenmesi (mesanenin yeniden doldurulması veya değiştirilmesi) kapasitör stresini önemli ölçüde azaltır.

Nem ve Nem Girişi

CBB60 kapasitörleri sızdırmaz bir plastik mahfaza kullanır, ancak nemli pompa çukurlarında veya dış mekan muhafazalarında uzun yıllar çalıştıktan sonra nem, terminal giriş noktalarına nüfuz edebilir. Muhafazanın içindeki nem, dielektrik kayıplarını artırır ve dahili metalize filmin elektrokimyasal korozyonunu teşvik eder. Islak ortamlardaki kapasitörler yıllık olarak kontrol edilmeli ve işlevsel görünseler bile her 5-7 yılda bir proaktif olarak değiştirilmelidir.

Yanlış Kapasitans Değeri Takılı

Belirtilen kapasitans değerinden daha yüksek bir kapasitör takılması, yardımcı sargıdan geçen akımı tasarım sınırının ötesine yükselterek sargının ve kapasitörün ısınmasına neden olur. Daha düşük bir değerin takılması ana sargı akımını artırır. Her iki hata da hem kapasitörün hem de motor sargılarının arızasını hızlandırır. Her zaman motor üreticisi tarafından belirtilen kesin µF değerini kullanın - asla daha fazlasının daha iyi olduğunu varsayarak toparlamayın.

Satın Alırken Aranacak Kalite Standartları ve Sertifikalar

CBB60 kapasitör pazarı çok çeşitli kalite seviyelerini içerir. Satın almadan önce kontrol etmeniz gerekenler burada.

• CQC Sertifikası — Çin Kalite Sertifikasyon Merkezi işareti, Çin yapımı kapasitörlerin temelidir. Saygın üreticiler bunu etikete ekler.
• CE İşareti — Avrupa Ekonomik Alanında satılan ürünler için gereklidir. Kapasitörün AB güvenlik ve EMC direktiflerine uygun olduğunu doğrular.
• UL Listesi — Kuzey Amerika pazarında kullanıma yönelik Underwriters Laboratories sertifikası. Konut kurulumlarında sigorta uyumluluğu açısından önemlidir.
• VDE Onayı — Alman belgelendirme kuruluşu; Avrupa endüstriyel ekipmanlarında kullanılan kapasitörlerde yaygındır.
• Kendiliğinden İyileşen Metalize Film — Ürün açıklamasında açıkça "kendi kendini iyileştirme" ifadesini arayın. Bu özellik, küçük lokal dielektrik bozulmaların, metal filmin arıza noktasında buharlaşmasına neden olduğu ve sert bir kısa devre olarak yayılmak yerine kusurun otomatik olarak temizlenmesi anlamına gelir. Bu, motor çalıştırma kapasitörlerinde kritik bir güvenlik özelliğidir.
• Alev geciktirici kasa — Plastik mahfaza, ciddi bir arıza durumunda yangının yayılmasını sınırlayan, alev geciktirici malzemeden (UL94 V-0 sınıfı) yapılmalıdır.

Sertifika işaretleri olmayan, belirsiz spesifikasyonlara sahip veya piyasa ortalamasının oldukça altında fiyatlara sahip, bilinmeyen tedarikçilerden gelen kapasitörlerden kaçının. 1HP'lik bir pompa motoru için CBB60 kapasitörünün maliyeti, kaynağa ve sertifikalara bağlı olarak 5 ila 20 ABD Doları arasındadır. Aynı spesifikasyonlar için 1 ila 2 ABD Doları arasında fiyatlandırılan ünitelere derin bir şüpheyle yaklaşılmalıdır; riskli dielektrik malzemeler ve küçük boyutlu terminaller, erken arıza veya yangın tehlikesiyle sonuçlanan yaygın maliyet düşürücü önlemlerdir.

Farklı Pompa Motor Tiplerinde CBB60 Kondansatörleri için Kablolama Konfigürasyonları

CBB60'ın temel işlevi tüm tek fazlı motorlarda aynı olsa da kablolama konfigürasyonları motor tasarımına bağlı olarak değişiklik gösterir.

Kalıcı Bölünmüş Kapasitör (PSC) Motoru

Bu, su pompalarında en yaygın konfigürasyondur. CBB60 çalıştırma kapasitörü, hem başlatma hem de çalıştırma için yardımcı sargıya kalıcı olarak seri olarak bağlanır. Başlatma kapasitörü ve santrifüj anahtarı yoktur. Devre basittir: Hat 1, ana sargının bir ucuna ve kapasitörün bir terminaline bağlanır; diğer kapasitör terminali yardımcı sargının bir ucuna bağlanır; Hat 2 (nötr) her iki sargının diğer uçlarına bağlanır.

Kondansatör Başlatma, Kondansatör Çalıştırma (CSCR) Motoru

Daha büyük pompa motorları (tipik olarak 1HP'nin üzerinde) bazen hem başlatma kapasitörü (CD60, elektrolitik) hem de çalıştırma kapasitörü (CBB60) kullanır. Motor senkron hızın yaklaşık %75-80'ine ulaştığında başlatma kondansatörü bir santrifüj anahtarla kapatılır. CBB60 çalışma süresince devrede kalır. Bu konfigürasyonda, başlatma sırasında iki kapasitör paralel olarak bağlanır ve başlatma kapasitörü düşmeden önce çok daha yüksek toplam kapasitans ve başlatma torku sağlar.
