104J Kondansatör Değeri Açıklandı: CBB60 Kondansatör Kılavuzu
Bir Kondansatörde 104J Ne Demektir?
Bir kapasitör gövdesi üzerine basılmış 104J, bileşenin artı veya eksi yüzde 5 toleransla 100.000 pikofarad kapasitansa sahip olduğu anlamına gelir; bu da 0,1 mikrofarad'a eşittir. İlk iki rakam (10) anlamlı rakamlardır, üçüncü rakam (4), sonuç pikofarad cinsinden ifade edildiğinde bu iki rakamdan sonra kaç sıfır ekleneceğini belirtir ve J harfi sayısal kısmı takip eden tolerans kodudur. Bu üç haneli artı harfli işaretleme sistemi, küçük seramik disk kapasitörlerinin, monolitik çok katmanlı kapasitörlerin ve birçok film kapasitörünün, okunabilir metinde bir birim sembolüyle tam bir ondalık değer basamayacak kadar küçük gövdelere sahip olması nedeniyle mevcuttur; bu nedenle üreticiler bunun yerine kompakt bir kısaltmayı benimsemiştir.
Desen anlaşıldıktan sonra benzer işaretlerin okunması kafa karıştırıcı olmaktan ziyade rutin hale gelir. 103J'lik bir kapasitör 10.000 pF veya 0.01 mikrofaraddır, 224J'lik bir kapasitör 220.000 pF veya 0.22 mikrofaraddır ve 474J'lik bir kapasitör 470.000 pF veya 0.47 mikrofaraddır. Tolerans mektubu, garanti edilen doğruluk aralığını nominal değerin kendisi yerine bu nominal rakam etrafında değiştirir; dolayısıyla 104K ve 104J'nin her ikisi de yeni, hasarsız bir parça üzerinde 0,1 mikrofarada yakın ölçüm yapar, ancak K versiyonu daha geniş bir artı veya eksi yüzde 10 yayılmaya izin verirken, J versiyonu daha sıkı bir artı veya eksi yüzde 5 bandında tutulur.
Bu kodlama alışkanlığı bir fabrikaya veya bir ülkeye özgü değildir. Bu durumun kökeni, bir bileşenin televizyonda mı, çamaşır makinesi kontrol panelinde mi, güç kaynağında mı yoksa endüstriyel sensörde mi olduğuna bakılmaksızın, üreticilerin bir bileşene yalnızca dört karakter kullanarak bir değer damgalamalarına izin vermesi nedeniyle yayılan ortak bir endüstri geleneğine kadar uzanıyor. Düzenli olarak elektronikle çalışan herkes, bir avuç ortak üç basamaklı kodu, tekrar tekrar maruz kalarak eninde sonunda ezberler; tıpkı sıhhi tesisat armatürleriyle çalışan birinin, her birine bakmaya gerek kalmadan ortak boru çaplarını ezberlemesi gibi.
Üç Hane ve Harf Sisteminin Tam Olarak Çözülmesi
104J tarzı kapasitörlerin kodlama kuralı, dünya çapında satılan çoğu disk, seramik ve küçük film kapasitörde kullanılan mantığın aynısını izler. Üreticiler bu kısayola güveniyor çünkü pirinç tanesi büyüklüğündeki bir bileşene beş veya altı karakter damgalamak, bir birim simgesiyle tam bir ondalık değer basmaktan çok daha kolay ve standartlaştırılmış bir sistem, bir markanın parçaları konusunda eğitim almış bir teknisyenin başka bir markanın parçalarını yeniden öğrenmeden okuyabileceği anlamına geliyor.
| Basılı Kod | pF cinsinden değer | µF cinsinden değer | Tipik Kullanım |
|---|---|---|---|
| 101J | 100pF | 0,0001 uF | Yüksek frekanslı bypass, RF ayarlama |
| 102J | 1.000pF | 0,001 µF | Gürültü filtreleme, RF bağlantısı |
| 103J | 10.000pF | 0,01 uF | Mantık devrelerinde ayırma |
| 104J | 100.000pF | 0,1 uF | Genel bypass, güç kaynağı yumuşatma |
| 154J | 150.000pF | 0,15 uF | Söndürücü ağlar, EMI bastırma |
| 224J | 220.000pF | 0,22 uF | Motor çalıştırma desteği, zamanlama devreleri |
| 334J | 330.000pF | 0,33 µF | Ses filtreleme, güç hattı bağlantısı |
| 474J | 470.000pF | 0,47 uF | Ses bağlantısı, engelleyici ağlar |
| 105J | 1.000.000pF | 1 µF | Güç kaynağı toplu filtreleme |
Tolerans harfleri sayısal değerden ayrı bir standart izler ve bu, bu işaretleri okumaya yeni başlayan insanları şaşırtan bir noktadır. J artı veya eksi yüzde 5, K artı veya eksi yüzde 10, M artı veya eksi yüzde 20, F artı veya eksi yüzde 1 ve G artı veya eksi yüzde 2 anlamına gelir. Zamanlama doğruluğunun veya filtre kesme frekansının önemli olduğu bir devrede, J veya F gibi daha sıkı bir tolerans, bir üretim partisi genelinde davranışın öngörülebilir olmasını sağlarken, M gibi daha gevşek bir tolerans, kesin değerin kesin bir hedefe ulaşmak yerine yalnızca geniş bir aralık dahilinde kalmasının gerektiği temel baypas veya gürültü bastırma rolleri için kabul edilebilir.
Üçüncü Basamak Neden Başka Bir Şekil Değil de Çarpandır?
Yaygın bir kafa karışıklığı noktası, her üç rakamı da anlamlı rakamlarmış gibi ele almak ve bu da yanlış okumaya yol açmaktır. Doğru yaklaşım, yalnızca ilk iki rakamı temel sayı olarak ele almak, ardından üçüncü rakamı tamamen pikofaradlara uygulanan on katı çarpan olarak kullanmaktır. 104 için temel sayı 10'dur ve çarpan 10'un dördüncü kuvvetidir; 10'un 10.000 ile çarpılması 100.000 pikofarad'a eşittir. Aynı mantığı 475'e uygulamak, 47'lik bir taban ve 10'un beşinci kuvvetine ait bir çarpan vererek 4.700.000 pikofarad veya 4,7 mikrofarad üretir; bu değer bazen güç elektroniğinde kullanılan daha büyük film kapasitörlerinde de görülür.
Kodun Yanında Basılan Gerilim Değerleri
104J tarzı kod taşıyan birçok kapasitör, film türleri için genellikle 50V, 100V, 250V, 400V veya 630V olmak üzere, yakınlarda basılmış ayrı bir voltaj değeri de taşır. Bu voltaj değeri, dielektrik malzemenin bozulmadan sürekli olarak tolere edebileceği maksimum çalışma voltajıdır ve kapasitans değerinden tamamen bağımsızdır. 50V için derecelendirilmiş bir 104J kapasitör ve 400V için derecelendirilmiş bir 104J kapasitör, belirli bir voltajda aynı 0,1 mikrofarad yükü depolar, ancak 400V versiyonu daha yüksek sürekli strese dayanmak için daha kalın veya farklı bir dielektrik malzeme kullanır, bu yüzden fiziksel olarak daha büyüktür ve genellikle üretimi daha pahalıdır.
Nasıl CBB60 Kondansatörler Bu Değer Sistemiyle İlgili

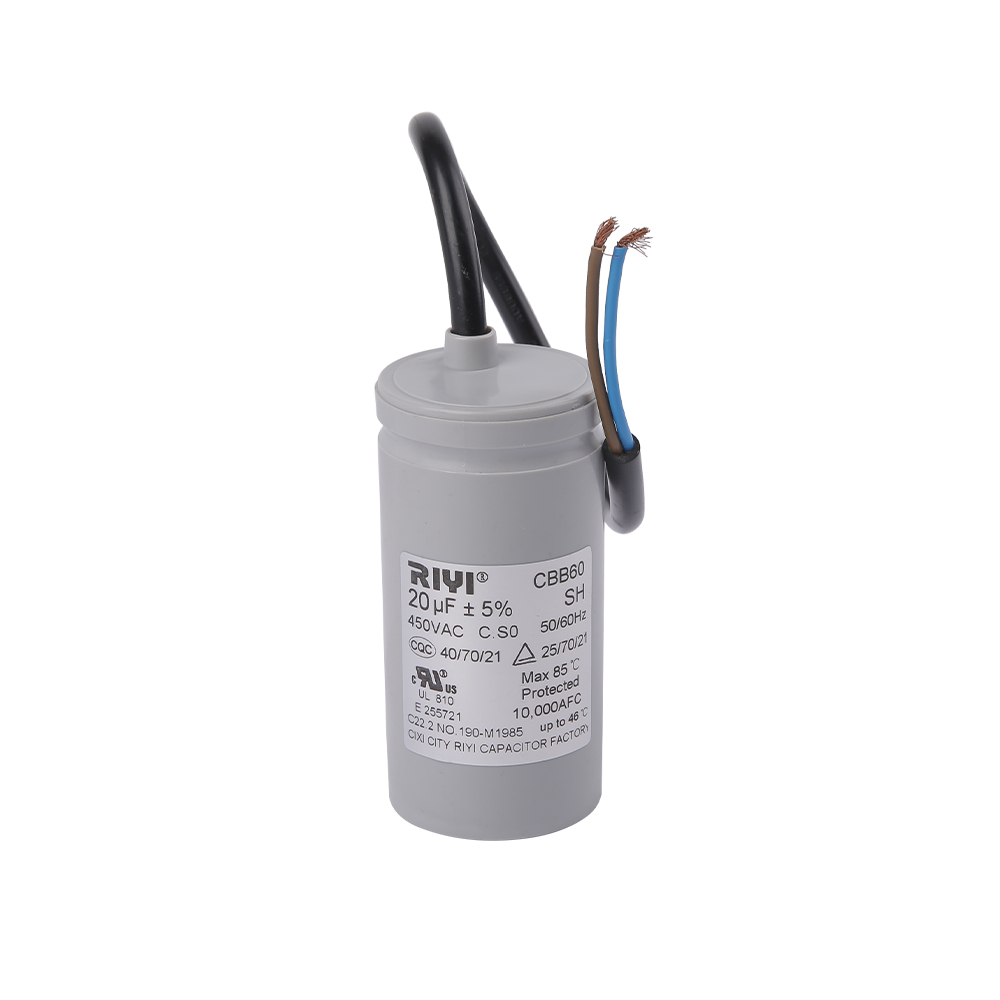

A CBB60 kapasitör, AC endüksiyon motorlarını çalıştırmak için özel olarak üretilmiş metalize bir polipropilen film kapasitördür En yaygın olarak su pompalarında, fanlarda, kompresörlerde ve diğer dönen ekipmanlarda bulunan tek fazlı motorlar. 104J olarak işaretlenmiş küçük bir seramik diskin aksine, CBB60 kapasitör, tipik olarak 250V veya 450V olmak üzere sürekli AC voltajı için derecelendirilmiş daha büyük silindirik veya oval bir bileşendir ve üç basamaklı pF kodu yerine doğrudan mikrofaradlarla etiketlenir, çünkü kasa üzerinde voltaj değeri, tolerans ve frekans bilgisi ile birlikte tam değeri yazdırmak için yeterli yüzey alanı vardır.
CBB60 üniteleri kısa kodlamayı atlasa da temel kapasitans matematiği küçük kodlanmış parçalarla aynıdır. 25 mikrofarad derecesine sahip bir CBB60 kapasitör, 0,1 mikrofarad seramik kapasitörle aynı türde şarj ilişkisini depolar; bu, kabaca 250 kat daha büyük bir ölçektedir ve kısa DC filtreleme darbeleri yerine sürekli AC dalgalanma akımına uygun bir dielektrik ve yapı ile inşa edilmiştir. 104J kodlu küçük bir sinyal kapasitörünü bir CBB60 motor çalıştırma kapasitörüyle karşılaştıran herkes aslında iki farklı işi karşılaştırıyor: mikrofarad fraksiyon seviyesinde sinyal koşullandırmaya karşı onlarca mikrofaradda motor faz kaydırma.
Motor isim plakalarında ve pompa kılavuzlarında bulunan tipik CBB60 kapasitans değerleri 1,5 µF ile 50 µF arasında değişir ve ortak stok değerleri 4 µF, 6 µF, 8 µF, 10 µF, 16 µF, 20 µF, 25 µF, 30 µF, 35 µF, 40 µF ve 45 µF'dir. Bir motor için doğru CBB60 değerinin seçilmesi isteğe bağlı bir tahmin değildir; kapasitör değeri, motor üreticisi tarafından sargı tasarımına göre seçilir ve uyumsuz bir değerin değiştirilmesi, başlangıç torkunu, çalışma akımını ve motor sargılarındaki ısı oluşumunu değiştirir.
CBB60 Kapasitörünün Fiziksel Yapısı
Bir CBB60 kapasitörünün iç yapısı, doğrudan yüzeyine biriktirilen metalize alüminyum veya çinko katmana sahip ince polipropilen film kullanır ve düz plakalar halinde istiflenmek yerine kompakt bir silindire sarılır. Bu metalize film yapısı, kapasitöre kendi kendini iyileştirme özelliği kazandırır: voltaj stresi altında dielektrikteki küçük bir zayıf nokta bozulursa, lokalize ısı, bu noktanın etrafındaki ince metal tabakayı buharlaştırır ve tüm kapasitörü hizmet dışı bırakmadan arızayı anında izole eder. Bu, CBB60 gibi metalize film kapasitörlerin, bu kendi kendini temizleme davranışına sahip olmayan diğer dielektrik tiplere göre sürekli AC motor görevi için tercih edilmesinin nedenlerinden biridir.
Dış kasa tipik olarak nemi dışarıda tutan ve çalışan bir motorun ürettiği titreşime karşı mekanik stabilite sağlayan, epoksi reçine veya benzer bir kaplama bileşiği ile doldurulmuş sert plastik bir kabuktur. Standart spade konektörleri kabul edecek boyutta iki veya üç terminal pabucu üstten uzanır ve birçok CBB60 ünitesi ayrıca kasa tasarımında yerleşik bir basınç tahliye mekanizması içerir; böylece bir arıza durumunda dahili basınç oluşursa kasa, öngörülemeyen bir şekilde yırtılmak yerine kontrollü bir şekilde havalandırılır.
Kapasitör Değerinin Uygulamaya Eşleştirilmesi
Küçük kodlu bir kapasitör ile CBB60 tarzı çalıştırma kapasitörü arasında seçim yapmak, kişisel tercihe değil, bileşenin oynadığı elektriksel role bağlıdır. Aşağıdaki liste, iki kapasitör ailesini her birinin doğru seçim olduğu durumlara göre sıralamaktadır.
- Baskılı devre kartlarında sinyal düzeyinde filtreleme, ayrıştırma ve zamanlama, 104J gibi kodlanmış seramik veya film kapasitörleri gerektirir çünkü bu roller kompakt bir alanda küçük, kararlı değerlere ihtiyaç duyar.
- Tek fazlı AC motorlar için motor faz kaydırma, bir CBB60 veya eşdeğer bir çalışma kapasitörü gerektirir; çünkü bu roller, sürekli hat voltajı ve dalgalı akım için derecelendirilmiş büyük bir kapasitansa ihtiyaç duyar.
- Bir AC hattına kısa süreliğine bile olsa yerleştirilen herhangi bir kapasitör, besleme voltajının üzerinde bir marjla bir AC voltaj değeri taşımalıdır; bu nedenle CBB60 üniteleri, küçük seramik parçalarda yaygın olan daha düşük DC voltaj değerleri yerine 250V veya 450V olarak derecelendirilmiştir.
- Değiştirilen kapasitörler, belirtilen tolerans aralığı dahilinde orijinal mikrofarad değeriyle eşleşmelidir; çünkü düşük veya büyük boyutlu bir değerin değiştirilmesi, motor faz açısını değiştirir ve motor ömrünü kısaltabilir.
- Yüksek ortam sıcaklığına veya sürekli görev çevrimlerine sahip ortamlar, daha yüksek sıcaklık derecesine sahip CBB60 kapasitörleri tercih eder, çünkü sürekli ısı, film kapasitör ömrünü kademeli olarak azaltan ana faktörlerden biridir.
Motor onarım teknisyenleri tarafından toplanan ve genel cihaz servis literatüründe referans verilen saha verileri, nominal mikrofarad rakamının yüzde 10'dan daha fazla altına sürüklenen bir çalışma kapasitör değerinin, tek fazlı kompresör ve pompa motorlarında belirgin şekilde azaltılmış başlatma torku ve daha yüksek çalışma akımı ile ilişkili olduğunu tutarlı bir şekilde göstermektedir; bu, CBB60 kapasitörlerinin genel amaçlı sinyal kapasitörlerinde kabul edilebilir daha gevşek bantlar yerine genellikle artı veya eksi yüzde 5 gibi daha sıkı tolerans bantlarıyla belirtilmesinin bir nedenidir.
Doğru Değer için Motor Etiket Plakasının Okunması
Çalıştırma kapasitörü gerektiren tek fazlı motorların çoğu, tam mikrofarad değerini ve voltaj değerini doğrudan isim plakasında listeler ve genellikle "Cap 20uF 450V" gibi gösterilir. İsim plakası eksik olduğunda veya aşındığında, orijinal kapasitörün kendisi (eğer hala okunabiliyorsa) bir sonraki en iyi referanstır. Her ikisi de mevcut değilse, üreticinin çapraz referans tablosunu kullanarak motorun beygir gücü ve voltaj değerine göre eşleştirme yapmak standart geri dönüş yaklaşımıdır, çünkü belirli bir beygir gücü ve voltajdaki motor sargı tasarımları, uygun kapasitans değerlerinin dar bir aralığı etrafında kümelenme eğilimindedir.
104J Stili Kapasitörlerin CBB60 Kapasitörlerle Yan Yana Karşılaştırılması
Her ne kadar sonuçta her ikisi de aynı temel fiziği kullanarak elektrik yükünü depolasa da, iki kapasitör ailesini yan yana yerleştirmek, pratik farklılıkların bir bakışta görülmesini kolaylaştırır.
| Özellik | 104J Stil Kondansatör | CBB60 Kondansatör |
|---|---|---|
| Tipik kapasitans | Bir mikrofaradın kesirleri | 1,5 ila 50 mikrofarad |
| Birincil görev | Sinyal filtreleme, ayrıştırma | Motor faz değiştirme, çalıştırma desteği |
| Gerilim derecelendirme stili | DC çalışma voltajı, düşük ila orta | Sürekli AC voltajı, 250V veya 450V |
| Etiketleme yöntemi | Üç haneli artı harf kodu | Kasanın üzerine basılmış tam mikrofarad değeri |
| Fiziksel boyut | Küçük, tahtaya monte | Pabuç terminallerine sahip daha büyük silindirik kasa |
| Görev döngüsüne maruz kalma | Aralıklı, düşük dalgalanma akımı | Sürekli, sürekli dalgalanma akımı |
Bu ayrım, en çok birisi ekipmanın sorunlarını giderirken ve biri küçük ve kodlanmış, diğeri daha büyük ve düz mikrofaradlarla basılmış iki yabancı kapasitör yan yana bulduğunda önemlidir. Bir bileşenin hangi aileye ait olduğunu bilmek, her iki parçanın da kapasitör olarak etiketlenmesi nedeniyle her iki parçanın da değiştirilebilir işlevler sunduğunu varsaymak yerine, onun hangi rolü oynadığını ve ne tür bir yedek parçanın uygun olduğunu hemen daraltır.
Kondansatör Değerlerinin Test Edilmesi ve Doğrulanması
İster 104J tarzı bir kod ister CBB60 etiketi taşısın, bir kapasitörün hâlâ basılı değeriyle eşleştiğini doğrulamak, doğru ölçüm cihazıyla hızlı bir kontrol yapmaktır. Kapasitans aralığına sahip bir dijital multimetre veya özel bir LCR ölçer, depolanan gerçek kapasitansı doğrudan okur. Yüklü bir kapasitör sayaca zarar verebileceğinden veya yanlış okuma verebileceğinden, bileşenin ilk önce tamamen boşaltılması gerekir.
Temel Kapasite Kontrolü Adımları
Test etmeden önce kondansatörü devreden veya motordan tamamen ayırın, çünkü hala canlı bir devreye bağlı olan bir kondansatör yanlış okumalar verecektir ve depolanan şarj nedeniyle elektrik çarpması tehlikesi oluşturabilir. Doğrudan kısa devre terminallerde çukurlaşmaya neden olabileceğinden, terminallerini çıplak bir tornavida yerine yalıtımlı bir direnç kablosuyla kısa süreliğine köprüleyerek kondansatörü boşaltın. Sayacı kapasitans fonksiyonuna ayarlayın, kabloları iki terminale bağlayın ve belirtilen tolerans yüzdesini dikkate alarak görüntülenen okumayı yazdırılan değerle karşılaştırın.
0,095 µF ile 0,105 µF arasında herhangi bir değeri okuyan 104J'lik bir kapasitör, artı veya eksi yüzde 5 penceresinin içinde bulunur ve normal şekilde çalışır. Yaklaşık 20 µF'nin altında okunan, 25 µF olarak basılan bir CBB60 kondansatörü muhtemelen bozulmuştur ve değiştirilmesi gerekir; çünkü nominal kapasitansının yüzde 20'sinden fazlasını kaybetmiş bir motor çalıştırma kondansatörü, uğultu yapan ancak çalışmaya başlayamayan motorların yaygın bir nedenidir veya yük altında yavaşça çalışmaya başlar.
Testten Önce Fiziksel Uyarı İşaretlerini Tanıma
Görsel bir inceleme, sayaç okuması bunları onaylamadan önce sıklıkla sorunları ortaya çıkarır. Kasanın üst kısmı şişmiş veya şişmiş, dikişler boyunca gözle görülür çatlaklar veya terminallerin etrafında sızan koyu renkli bir kalıntı bulunan bir CBB60 kapasitörünün dahili olarak arızalandığı neredeyse kesindir ve bunun test edilmesi, değiştirilmesi gerektiğini doğrulamanın ötesinde çok az ek bilgi sağlar. 104J kodlu küçük seramik kapasitörler, yapıları film türlerinden farklı olduğundan nadiren gözle görülür şişme gösterirler, ancak parçanın etrafındaki çatlak seramik gövdeler veya karttaki renksiz lehim bağlantıları, o bölgedeki bir şeyin aşırı ısındığına dair faydalı görsel ipuçlarıdır.
Hoşgörünün Dışına Çıkan Okumaların Yorumlanması
Bir film kapasitör üzerinde düşük yerine yükseğe doğru kayan bir okuma daha az yaygındır ancak yine de meydana gelebilir ve kapasitörler normal yaşlanma yoluyla kapasitans kazanmadığından, genellikle bir sayaç kalibrasyon sorununa veya kapasitanstaki gerçek bir artıştan ziyade artık yük hala mevcutken alınan bir ölçüme işaret eder. Düşük olan bir okuma, çok daha sık görülen bir modeldir ve kademeli dielektrik bozulmayı, nem girişini veya daha önce açıklanan kendi kendini onaran temizleme olaylarının kümülatif etkisini yansıtır; bunların her biri, bileşenin çalışma ömrü boyunca etkili plaka alanını hafifçe azaltır.
Kondansatörün Çalışma Ömrünü Kısaltan veya Uzatan Faktörler
Her iki kapasitör ailesi de, farklı işler ve çalışma ortamları nedeniyle zaman çizelgeleri ve arıza belirtileri farklılık gösterse de, aynı temel gerilimler nedeniyle yaşlanır.
Isı
Isı, dielektrik malzemenin ve herhangi bir dahili bağlayıcı bileşiğin kimyasal parçalanmasını hızlandırdığından, yüksek ortam sıcaklığı sürekli olarak film ve seramik kapasitör ömrünü kısaltan en büyük faktör olarak tanımlanır. Doğrudan sıcak kompresör muhafazasına monte edilen bir CBB60 kapasitör, her ikisi de aynı elektrik yükünü görse bile, hava boşluğu ve bir miktar havalandırma ile monte edilen aynı parçaya göre daha hızlı eskiyecektir.
Gerilim Stresi
Bir kapasitörün sürekli olarak nominal voltajının yakınında veya üzerinde çalıştırılması, bu değerin altındaki bir marjla çalıştırılmasına kıyasla çalışma ömrünü önemli ölçüde kısaltır. Bu nedenle, marjı 250V dereceli bir parçayla kapatmak yerine nominal 220V veya 240V besleme hattında 450V dereceli bir CBB60 seçmek, hat voltajının dalgalandığı veya ara sıra yükseldiği bölgelerde yaygın bir uygulamadır.
Dalgalanma Akımı ve Görev Döngüsü
Saatlerce aralıksız çalışan bir motor üzerindeki CBB60 gibi sürekli görevde kullanılan kapasitörler, yalnızca kısa, aralıklı patlamalarla kullanılan bir kapasitörden daha fazla kümülatif dalgalı akım ısınmasına maruz kalır. Bu, motor çalıştırma kapasitörlerinin kapasitans değerlerine göre benzer mikrofarad derecesine sahip küçük sinyal kapasitörlerine göre fiziksel olarak daha büyük olmasının bir nedenidir, çünkü daha büyük kasa yüzey alanı, sürekli akım akışı tarafından üretilen ısının dağıtılmasına yardımcı olur.
Nem ve Kirlenme
İster hasarlı bir mahfaza contası ister bir üretim hatası yoluyla kapasitör gövdesine giden bir yol bulan nem, dielektrik bozulmayı hızlandırır ve kademeli bir arıza yerine ani bir arızaya yol açabilir. CBB60 kapasitörlerindeki sızdırmaz epoksi dolgulu kasalar özellikle bu yolu yavaşlatmak için mevcuttur; bu nedenle çatlamış veya hasar görmüş bir kasa, o anda hala tolerans dahilinde test edilse bile kapasitörün değiştirilmesi gerektiğine dair güçlü bir gösterge olarak değerlendirilir.
CBB60 Kondansatörler için Kurulum ve Kablolama Konuları
Doğru kurulum, doğru mikrofarad değerinin seçilmesi kadar hem performansı hem de çalışma ömrünü etkiler. Bir CBB60 kondansatörü genellikle motorun başlatma veya çalıştırma sargı devresine paralel olarak bağlanır ve ister iki ister üç pabucu olsun, kasa üzerindeki terminal düzeni tek değerli veya çift değerli motor uygulamalarına nasıl bağlanacağını belirler.
Montaj Yönü ve Konumu
Bir CBB60 kapasitörünün doğrudan güneş ışığına maruz kalmayan ve diğer ısı üreten bileşenlerden uzakta bir konuma monte edilmesi, pratik çalışma ömrünü, hava akışı olmayan sıcak bir yüzeye monte etmeye kıyasla ölçülebilir şekilde uzatır. Terminallerin aşağıya bakacak şekilde dikey montajı, terminal bağlantılarının etrafında nem veya yoğuşma birikmesi olasılığını azalttığı için ekipman kılavuzlarında yaygın olarak önerilen bir yönlendirmedir.
Terminal Bağlantıları
Spade konnektörler, aşırı boşluk olmadan kapasitör terminallerine sıkı bir şekilde oturmalıdır, çünkü gevşek bir bağlantı, her akım akışında temas noktasında bölgesel ısınma oluşturarak hem konnektörü hem de terminal pabucunu kademeli olarak bozar. Kablo ölçüsü, devrenin beklenen akım çekişiyle eşleşmelidir ve bağlantılar, çalışan bir motorun aylarca veya yıllarca hizmet verdiğinde ürettiği titreşime dayanacak kadar mekanik olarak sağlam olmalıdır.
İkame Değeri İkame Aralığı
Kesin bir değiştirme değeri mevcut olmadığında, yaygın olarak başvurulan pratik bir kılavuz, motor performansını maddi olarak etkilemeden orijinal nominal mikrofarad rakamının yaklaşık artı veya eksi yüzde 10'u dahilinde bir ikame CBB60 değerine izin verir, ancak orijinal isim plakası değerine mümkün olduğu kadar yakın kalmak, tam parçanın tedarik edilebildiği durumlarda tercih edilen yaklaşım olmaya devam eder.
Sıkça Sorulan Sorular
104J kapasitörün gerçek mikrofarad değeri nedir?
104J'lik bir kapasitör, bu nominal değer etrafında artı veya eksi yüzde 5'lik bir toleransla 100.000 pikofarad'a eşdeğer olan 0,1 mikrofarad ölçer.
Bir CBB60 kondansatörü benzer üç haneli bir kodla işaretlenebilir mi?
Çoğu CBB60 kapasitör, üç basamaklı pF kısaltmasını kullanmak yerine tam mikrofarad değerini doğrudan kasanın üzerine yazdırır, çünkü daha büyük kasada voltaj değeri ve toleransın yanı sıra düz metin etiketleme için yer vardır.
Daha yüksek toleranslı bir harf her zaman J'den daha mı iyidir?
Hayır. F veya J gibi daha sıkı bir tolerans, gerçek değerin nominal rakama yakın kalması anlamına gelir; bu, zamanlama ve filtre devreleri için önemlidir, ancak genel baypas görevi için K veya M gibi daha gevşek bir tolerans tamamen kabul edilebilir ve genellikle daha az maliyetlidir.
CBB60 kapasitörleri neden DC değeri yerine AC voltaj değerine ihtiyaç duyuyor?
CBB60 kapasitörleri, motor çalışırken doğrudan AC hattı boyunca otururlar, bu nedenle sürekli alternatif voltaj ve dalgalanma akımı yaşarlar; bu, küçük bir seramik kapasitörün tipik olarak idare ettiği kısa DC darbeleri yerine sürekli AC görevi için derecelendirilmiş bir dielektrik ve yapı gerektirir.
Bir motora yanlış CBB60 değeri takılırsa ne olur?
Yanlış bir mikrofarad değeri, motor sargıları arasındaki faz açısını değiştirerek başlatma torkunu azaltabilir, çalışma akımını artırabilir ve çalışma sıcaklığını yükselterek motorun çalışma ömrünü kısaltabilir.
Nasıl often should a CBB60 capacitor be checked
Hizmet ömrü ortam sıcaklığına, çalışma süresine ve voltaj kararlılığına bağlı olduğundan evrensel bir sabit aralık yoktur, ancak bir motor yavaş başlatma, uğultu veya aşırı yük korumasının tetiklenmesi gösterdiğinde kapasitansın kontrol edilmesi makul bir pratik tetikleme noktasıdır.
CBB60 kondansatör yerine 104J kondansatör kullanılabilir mi?
Hayır, ikisi birbirinin yerine kullanılamaz. 104J'lik bir kapasitör yalnızca 0,1 mikrofarad tutar ve düşük sinyal seviyesi voltajı için derecelendirilmiştir; oysa bir motor, küçük kodlu bir kapasitörün kaldırabileceği kapasitenin çok ötesinde sürekli bir AC voltaj değerinde onlarca mikrofarad gerektirir.
Daha büyük bir CBB60 mikrofarad değeri her zaman daha güçlü motor başlatma performansı anlamına mı gelir?
Mutlaka değil. Motor sargıları, üretici tarafından seçilen belirli bir kapasitans değeri etrafında tasarlanır ve belirtilenden önemli ölçüde daha büyük bir değerin kurulması, performansı artırmak yerine sargının ve kapasitörün aşırı ısınmasına neden olabilir; bu nedenle, daha büyüğün daha iyi olduğunu varsaymak yerine isim plakası değerini eşleştirmek daha güvenli bir yaklaşımdır.
Bir CBB60 kapasitörünün kendi kendini iyileştirme özelliği aslında neye karşı koruma sağlar?
Kısa temizleme olayı, arızanın tüm film katmanı boyunca yayılmasına izin vermek yerine küçük bir alana izole ettiğinden, küçük, lokalize dielektrik zayıf noktaların tam bir kısa devreye dönüşmesine karşı koruma sağlar; bu, metalize film yapısının sürekli AC motor görevi için tercih edilmesinin nedenlerinden biridir.
Neden aynı 104J koduna sahip iki kapasitör bazen farklı fiziksel boyutlara sahip oluyor?
İki 104J kapasitör arasındaki fiziksel boyut farklılıkları genellikle farklı bir voltaj değerine veya farklı bir dielektrik malzemeye bağlıdır, çünkü her iki faktör de dielektrik katmanın ne kadar kalın olması gerektiğini etkiler, kasanın üzerinde yazılı kapasitans değeri ve tolerans aynı kalsa bile.
